Multi RS Solar

	Para assegurar um funcionamento sem problemas do Multi RS Solar, este deve ser usado em locais com os seguintes requisitos:   a) Evite qualquer contacto com a água. Não exponha o produto à chuva, nem à humidade. b) Instale o Multi RS Solar na vertical. Certifique-se de que existe um espaço livre de 30 cm por cima e por baixo. c) O Multi RS Solar deve ser instalado numa superfície não inflamável e os materiais de construção à volta da instalação também devem ser não inflamáveis. d) Não posicionar a unidade sob a luz solar direta. A temperatura do ar ambiente deve variar entre  -40 °C e 60 °C (humidade < 95 % sem condensação). e) Não instale o Multi RS Solar num ambiente onde o ar possa estar contaminado com partículas, como fuligem, poeira ou sal. Por exemplo, a fuligem condutora do escape de um gerador a gasóleo pode ser arrastada para a unidade e provocar curto-circuitos no seu interior. f) Não instale o Multi RS Solar em locais onde gases ou vapores inflamáveis ou corrosivos possam aproximar-se da instalação. g) Não obstrua o fluxo de ar à volta do Multi RS Solar. h) Se o Multi RS Solar for instalado numa área usada para o armazenamento geral, certifique-se de que nenhum material inflamável, como caixas de papelão, é armazenado próximo à instalação. Certifique-se de que o utilizador final está ciente desses requisitos.
	Este produto produz tensões potencialmente perigosas. Apenas deve ser instalado sob a supervisão de um instalador qualificado adequado com formação apropriada e com o cumprimento dos requisitos locais. Contacte a Victron Energy para obter mais informação e a formação necessária.
	Uma temperatura ambiente excessivamente elevada provoca: ·       Vida útil reduzida. ·       Corrente de carga reduzida. ·       Menor capacidade máxima ou paragem do inversor. Nunca coloque o aparelho diretamente sobre as baterias de chumbo-ácido. A unidade pode ser montada na parede. Dispõe de dois orifícios e de um gancho na parte posterior da caixa para a instalação mural. O dispositivo deve ser instalado verticalmente para um arrefecimento ótimo.
	Por motivos de segurança, este aparelho deve ser instalado num ambiente resistente ao calor. Deve evitar produtos químicos, elementos sintéticos, cortinas ou outros produtos têxteis na sua proximidade.
	Nunca ligue as baterias diretamente ao Multi RS Solar sem a proteção de circuito adequada. Assegure-se sempre de que a proteção de circuito adequada está instalada entre as baterias e o Multi.
	As baterias devem ter uma classe de inflamabilidade de HB ou superior.
	Cada sistema precisa de um método de desconexão dos circuitos CA e CC. Se o dispositivo de proteção da sobreintensidade for um disjuntor, também pode funcionar como desconexão. Se forem utilizados fusíveis, serão necessários comutadores de desconexão separados entre a fonte e os fusíveis.

Procure que a distância entre o aparelho e a bateria seja a menor possível para minimizar a perda de tensão pelos cabos.

Para aproveitar toda a capacidade do equipamento, deve utilizar baterias com uma capacidade suficiente e cabos de bateria de secção adequada. A utilização de baterias ou de cabos de bateria subdimensionados vai originar:

Consulte os requisitos MÍNIMOS da bateria e do cabo na tabela.

Utilize uma chave de tubos isolada para evitar um curto-circuito na bateria. Binário máximo: 14 Nm Evite um curto-circuito dos cabos da bateria.

Para aceder aos terminais da bateria, desenrosque os dois parafusos na parte inferior da caixa e retire a tampa para expor o compartimento de manutenção.

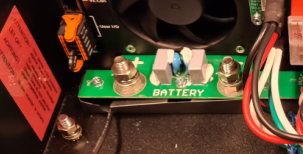

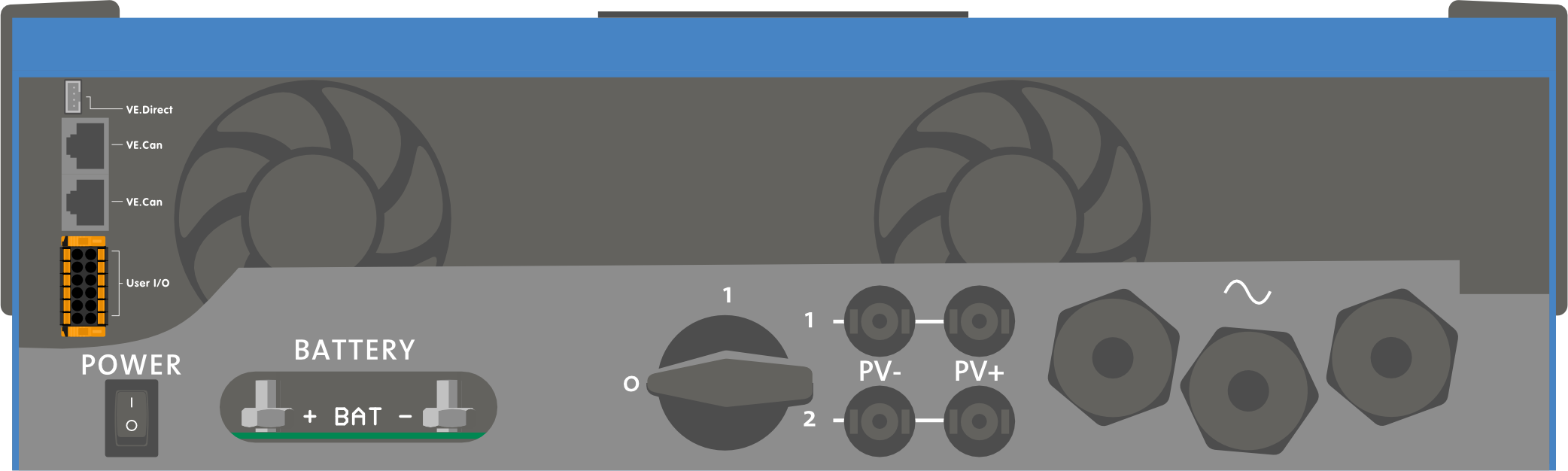

Os terminais da bateria do Multi RS Solar estão localizados no lado esquerdo do compartimento da cablagem. Remova a porca, a anilha de mola e a anilha plana antes de fixar o terminal do cabo. Nota: A porca inferior está soldada à PCB; não a tente desapertar.

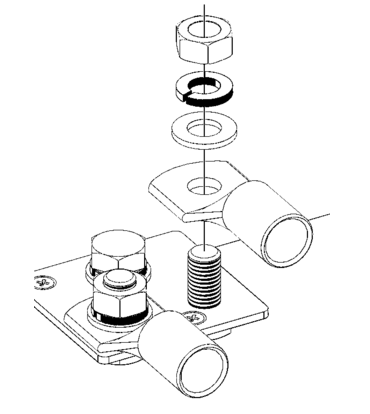

É importante colocar primeiro o terminal no perno, seguido da anilha plana, a anilha de mola e a porca, por esta ordem. Certifique-se de que cada porca é apertada com um binário máximo de 14 Nm.

O modelo Multi RS Solar de localizador duplo deve manter as entradas de localizador individuais isoladas entre si. Isto significa uma série PV solar por entrada; não tente conectar a mesma série a várias entradas do localizador.

O Multi RS Solar é construído com conectores Staubli MC4. Existem muitas outras marcas disponíveis, mas algumas variações de fabrico significam que podem realizar um contacto incorreto e causar calor excessivo. Também há marcas inferiores no mercado que provavelmente causarão problemas.

Se o painel fotovoltaico estiver localizado em ambientes mais frios, pode produzir mais que a Voc nominal. Utilize o dimensionador MPPT na página de produto do carregador solar para calcular esta variável. Como regra geral, mantenha uma margem de segurança adicional de 10 %.

A corrente de entrada máxima para cada localizador são 12 A.

As entradas do MPPT PV são protegidas contra a polaridade invertida para uma corrente de curto-circuito máxima de 16 A para cada localizador.

Quando o MPPT muda para a fase de flutuação, reduz a corrente de carga da bateria aumentando a tensão do Ponto de Potência PV.

A tensão de circuito aberto máxima da série PV deve ser inferior a oito vezes a tensão de bateria mínima em flutuação.

Por exemplo, se uma bateria tiver uma tensão de flutuação de 54,0 V, a tensão de circuito aberto máxima da série conectada não pode superar 432 V.

Quando a tensão da série exceder este parâmetro, o sistema emitirá um erro de “Proteção de Sobrecarga” e desliga-se.

Para corrigir esta situação, pode aumentar a tensão de flutuação da bateria ou reduzir a tensão de PV removendo painéis PV da série para repor os valores especificados da tensão.

O Multi RS Solar irá verificar se existe um isolamento resistivo suficiente entre PV+ e GND e PV- e GND.

No caso de uma resistência abaixo do limiar (que indica uma falha de terra), o inversor desliga-se e desativa as saídas CC (o MPPT continua a carregar a bateria, pois isto não tem qualquer impacto na segurança por causa do isolamento do lado da bateria).

Se for necessário um alarme sonoro e/ou uma notificação de correio eletrónico, então deve conectar também um dispositivo GX (como o Cerbo GX). As notificações de correio eletrónico requerem a configuração de uma ligação de Internet para o dispositivo GX e de uma conta VRM.

Os condutores positivo e negativo da série PV devem ser isolados da terra.

Aterre a estrutura da série PV de acordo com os requisitos locais. O terminal de terra no chassi deve ser conectado ao aterramento comum.

O condutor do terminal de terra no chassi da unidade para aterramento deve ter, pelo menos, a secção transversal dos condutores utilizados para a série PV.

Quando for indicada uma avaria de isolamento da resistência PV, não toque em quaisquer peças metálicas e contacte imediatamente um técnico qualificado para inspecionar o sistema.

Os terminais de bateria estão isolados galvanicamente da série PV. Isto assegura que não existe uma fuga das tensões da série PV para as baterias numa condição de avaria.

Primeiro: Confirme a polaridade correta da bateria; ligue a bateria.

Segundo: se for necessário, ligue o dispositivo de ligar / desligar remoto e o relé programável e os cabos de comunicação.

Terceiro: Confirme a polaridade correta de PV e depois ligue a série solar (se a ligação for realizada com a polaridade invertida, a tensão PV irá diminuir e o controlador aquecer, mas a bateria não será carregada).

Para ligar os cabos da bateria faça o seguinte:

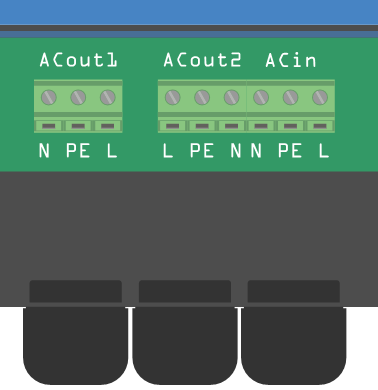

Os blocos de terminais de ligação CA encontram-se no lado direito do compartimento da cablagem.

Os blocos do conector CA são do tipo de abraçadeira regulável.

Pode ser utilizada na ligação de um computador de mesa / portátil para configurar o inversor com um acessório VE.Direct para USB. Também pode ser utilizada para ligar um Victron GlobalLink 520 que permite monitorizar os dados de forma remota.

As portas VE.Can podem ser utilizadas para ligar outros dispositivos, tais como:

Utilizado para conectar o dispositivo através de VictronConnect para a configuração.

Tenha em conta que esta «interface» Bluetooth não é compatível com o Rede VE.Smart (ou seja, o sensor Smart Battery).

O bloco de terminais de E/S do utilizador está localizado no lado esquerdo, dentro do compartimento de cablagem.

O bloco de terminais pode ser removido para facilitar a ligação de fios pequenos. Para o soltar, empurre ambas as alavancas laranja (parte superior e inferior do conector) para a esquerda.

As ligações são feitas empurrando o fio para dentro do orifício. Na orientação «TOP», o fio pode ser solto empurrando para baixo a aba laranja ao lado do orifício com uma pequena chave de fendas plana.

O diagrama abaixo mostra a pinagem do conector e a função de cada pino. As funções também estão impressas na lateral do próprio conector.

4.11.1. Terminais Remote_H e Remote_L

Existem dois terminais marcados como REMOTE_H e REMOTE_L.

A função predefinida destes terminais é ligar ou desligar Multi RS Solar remotamente.

Nota

De fábrica, estes dois terminais estão ligados entre si por uma ponte de fio. Isto permite que o dispositivo Multi RS Solar seja ligado quando o respetivo interruptor físico principal está ligado.

Para utilizar os terminais para ligações remotas, a ponte de fio deve ser removida.

Estes dois contactos podem ser configurados para ligar/desligar remotamente (predefinido) ou para o modo BMS de 2 fios.

Quando várias unidades são combinadas num sistema – por exemplo, numa configuração trifásica – pode ligar os fios de contacto a qualquer unidade individual. O estado do contacto é então partilhado com o resto do sistema através das ligações VE.Can.

Apenas precisa de configurar a unidade que tem os fios de contacto ligados a ela.

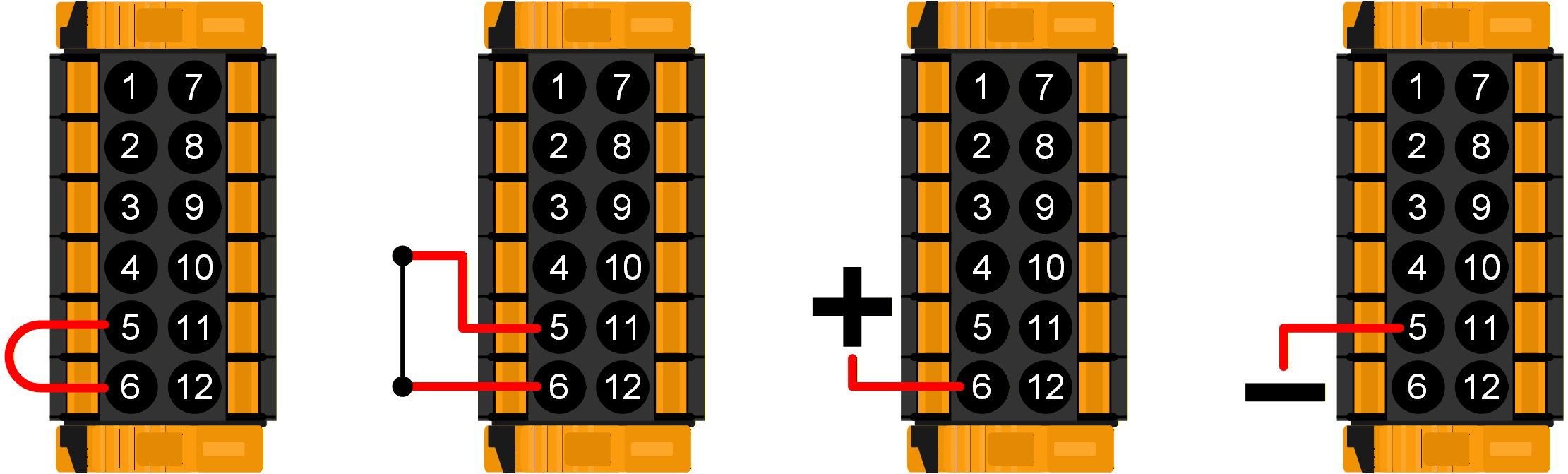

Funcionalidade de ligar/desligar remotamente:

A ponte de fio instalada de fábrica pode ser removida e, em seguida, os fios podem ser ligados a um contacto de interruptor externo. O contacto do interruptor pode então ser utilizado para ligar ou desligar Multi RS Solar.

Esta é a configuração predefinida no VictronConnect, não sendo necessárias alterações de configuração numa nova unidade. A configuração pode ser verificada no modo Remoto no menu de definições da bateria.

O dispositivo Multi RS Solar será ligado se as entradas forem ligadas de uma das quatro formas ilustradas à direita. A ponte de fio de fábrica está no lugar. Um contacto de interruptor fechado está ligado entre REMOTE_H e REMOTE_L. REMOTE_H está ligado ao positivo da bateria (+48 V). REMOTE_L está ligado ao negativo da bateria.

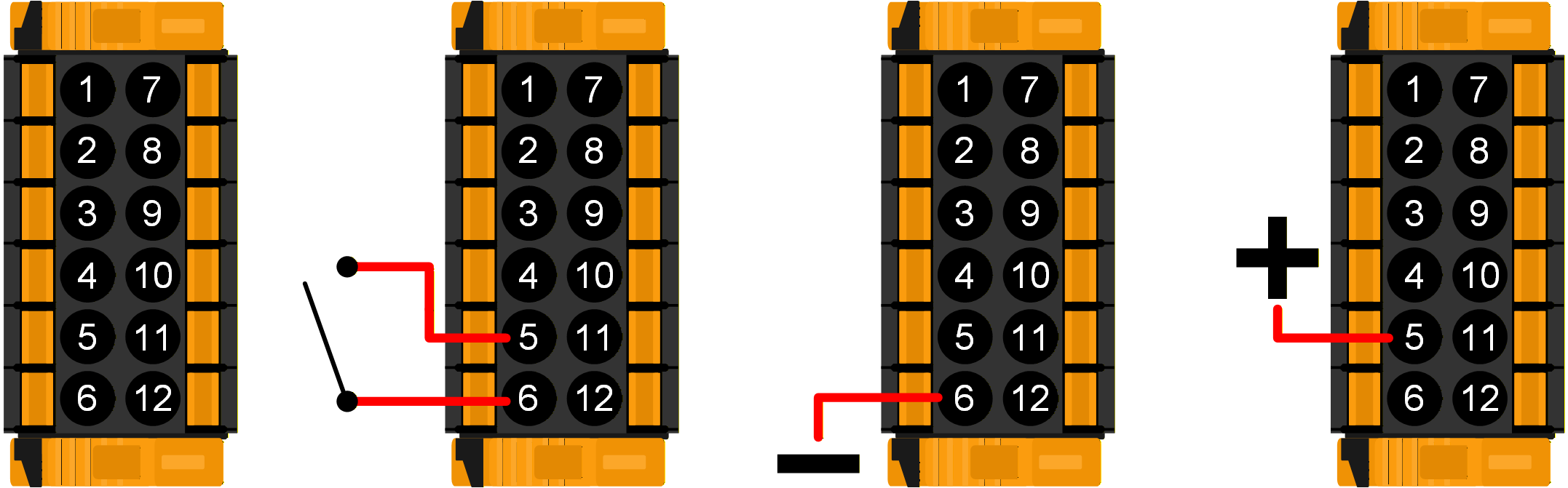

O dispositivo Multi RS Solar será desligado se as entradas forem ligadas de uma das quatro formas ilustradas à direita. A ponte de fio de fábrica foi removida e REMOTE_H e REMOTE_L ficam em circuito aberto. Um contacto de interruptor aberto é ligado entre REMOTE_H e REMOTE_L, o que significa que eles ficam em circuito aberto. REMOTE_H está ligado ao negativo da bateria. REMOTE_L está ligado ao positivo da bateria (+48 V).

Modo BMS de dois cabos:

Os terminais REMOTE_H e REMOTE_L também podem ser configurados para interface com um BMS de 2 fios. Dois contactos separados no BMS controlam se o dispositivo Multi RS Solar pode carregar ou descarregar. Isto é configurado no VictronConnect, consulte o modo Remoto no menu de definições da bateria.

• Altere o modo de «Remoto ligado/desligado» para «BMS de 2 fios».

Os diagramas abaixo demonstram em que modo o dispositivo Multi RS Solar estará, dependendo do estado dos terminais REMOTE_H e REMOTE_L.

Nota

No modo BMS de 2 fios, se os terminais REMOTE_H e REMOTE_L estiverem ligados (e não ligados a +48 V), o Multi RS Solar estará ligado, mas o carregamento será desativado.

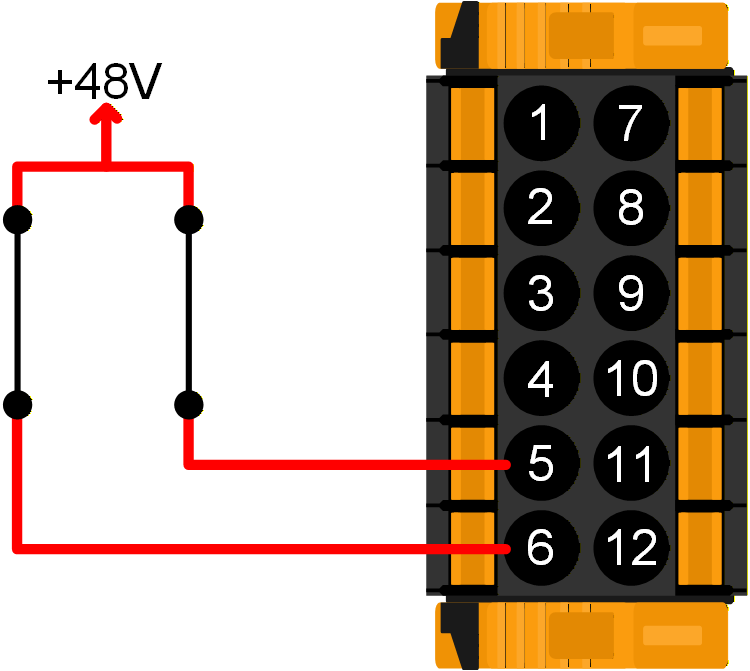

Os contactos «Permitir carregar» e «Permitir descarregar» do BMS estão ambos fechados. Os terminais REMOTE_H e REMOTE_L são ambos puxados para +48 V através dos contactos do interruptor BMS. O dispositivo Multi RS Solar funciona normalmente e é permitido carregar e descarregar a bateria.

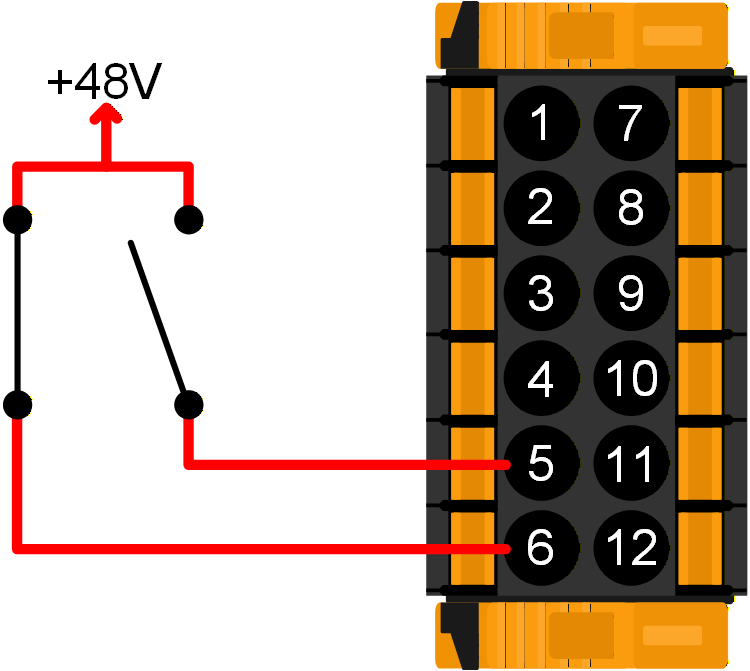

O BMS abriu o seu contacto «Permitir carregar». O REMOTE_H é puxado para +48 V através do contacto BMS e o terminal REMOTE_L está em circuito aberto (flutuante). O dispositivo Multi RS Solar interrompe o carregamento da bateria a partir de fontes CA e/ou solares, mas continua a descarregar a bateria normalmente.

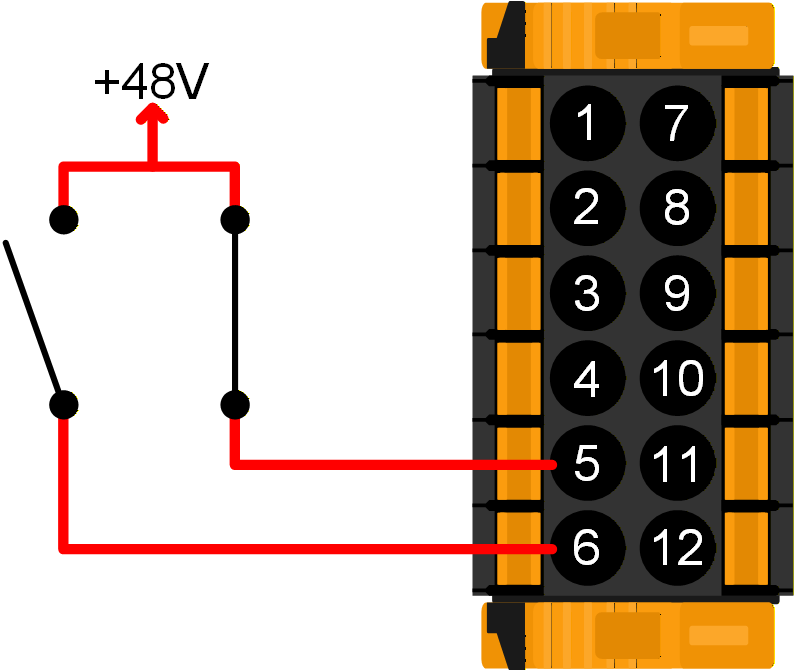

O BMS abriu o seu contacto «Permitir descarregar». O REMOTE_L é puxado para +48 V através do contacto BMS e o terminal REMOTE_H está em circuito aberto (flutuante). O dispositivo Multi RS Solar interrompe a descarga da bateria, mas continua a carregar a bateria a partir de fontes CA e/ou solares, se disponíveis.

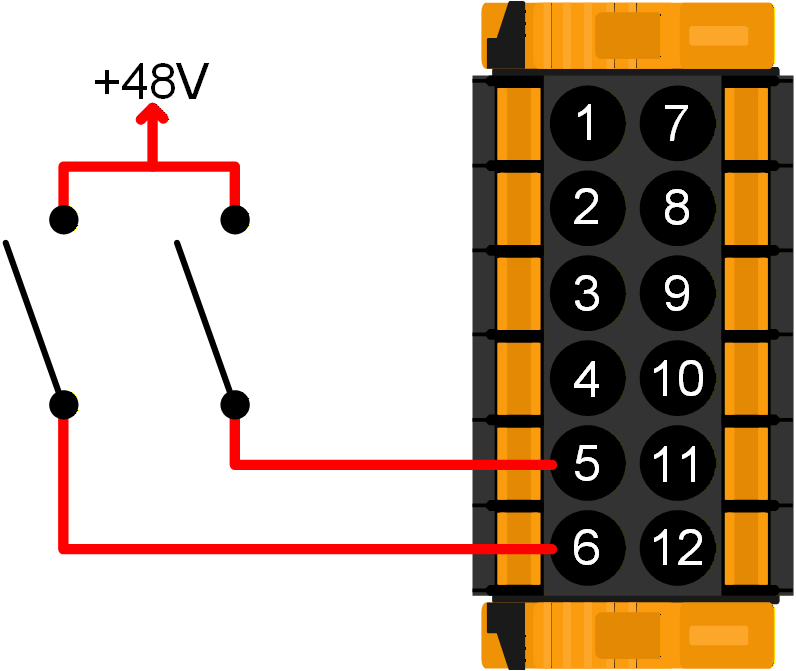

Os contactos «Permitir carregar» e «Permitir descarregar» do BMS estão ambos abertos. Os terminais REMOTE_H e REMOTE_L estão ambos em circuito aberto (flutuante). Não é permitido carregar nem descarregar, pelo que o dispositivo Multi RS Solar desliga-se.

4.11.2. Relé programável

Existe um contacto de relé de uso geral, sem potencial (seco), que pode ser configurado para várias funções.

Utilize o menu Relé na aplicação VictronConnect para o configurar.

Os contactos do relé têm uma capacidade nominal de 4 A até 35 VCC e 1 A a 70 VCC.

Atenção

Não utilize o contacto do relé para quaisquer circuitos CA (230 V).

Neste exemplo, o contacto do relé normalmente aberto está configurado para ligar e desligar um gerador.

4.11.3. Sensor de tensão

Para compensar possíveis perdas de cabo durante o carregamento, podem ser ligados dois fios de deteção diretamente à bateria ou aos pontos de distribuição positivo e negativo. Utilize fios com uma secção transversal de 0,75 mm². Durante o carregamento da bateria, o carregador compensa a queda de tensão nos cabos CC até um máximo de 1 V (isto é, 1 V na ligação positiva e 1 V na negativa). Se a queda de tensão for eventualmente superior a 1 V, a corrente de carga é limitada de forma que a queda de tensão continue a ser 1 V.

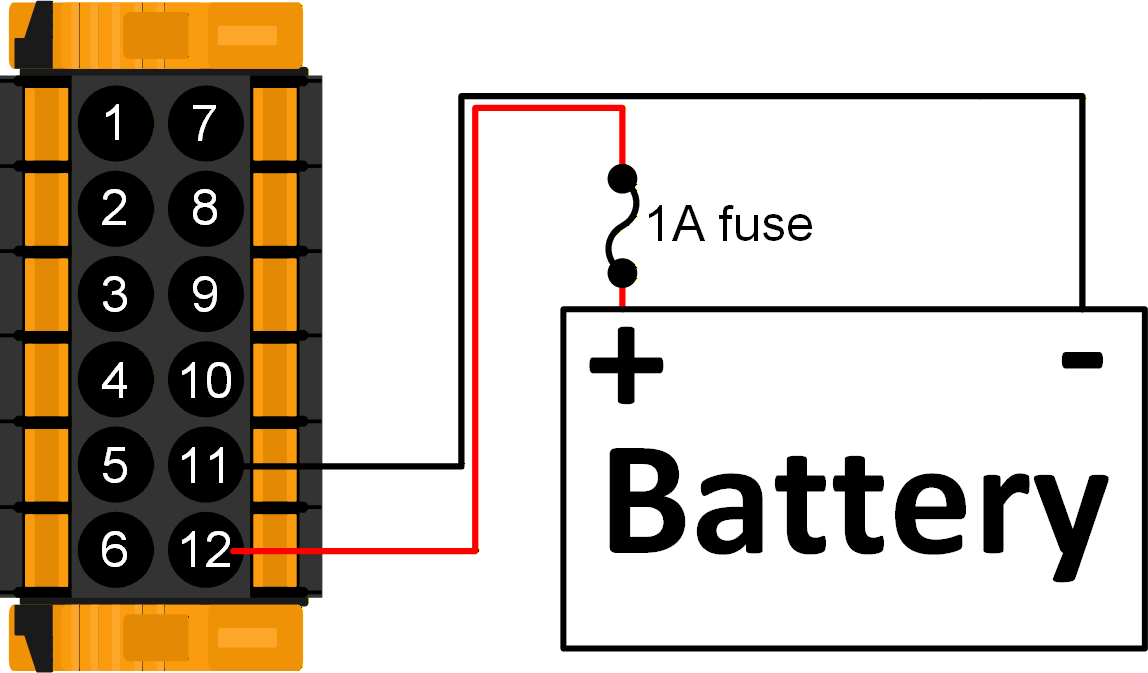

Um exemplo dos terminais VSENSE+ e VSENSE- ligados aos terminais da bateria. Recomenda-se a instalação de um fusível próximo da bateria para proteger os fios de deteção de tensão contra curtos-circuitos.

4.11.4. Sensor de temperatura

Para um carregamento compensado pela temperatura, é possível ligar o sensor de temperatura (que é fornecido com a unidade). O sensor está isolado e deve ser montado no terminal negativo da bateria. O sensor de temperatura também pode ser utilizado para interromper o carregamento a baixa temperatura ao carregar baterias de lítio. É possível configurar esta função na página de definições da bateria no VictronConnect.

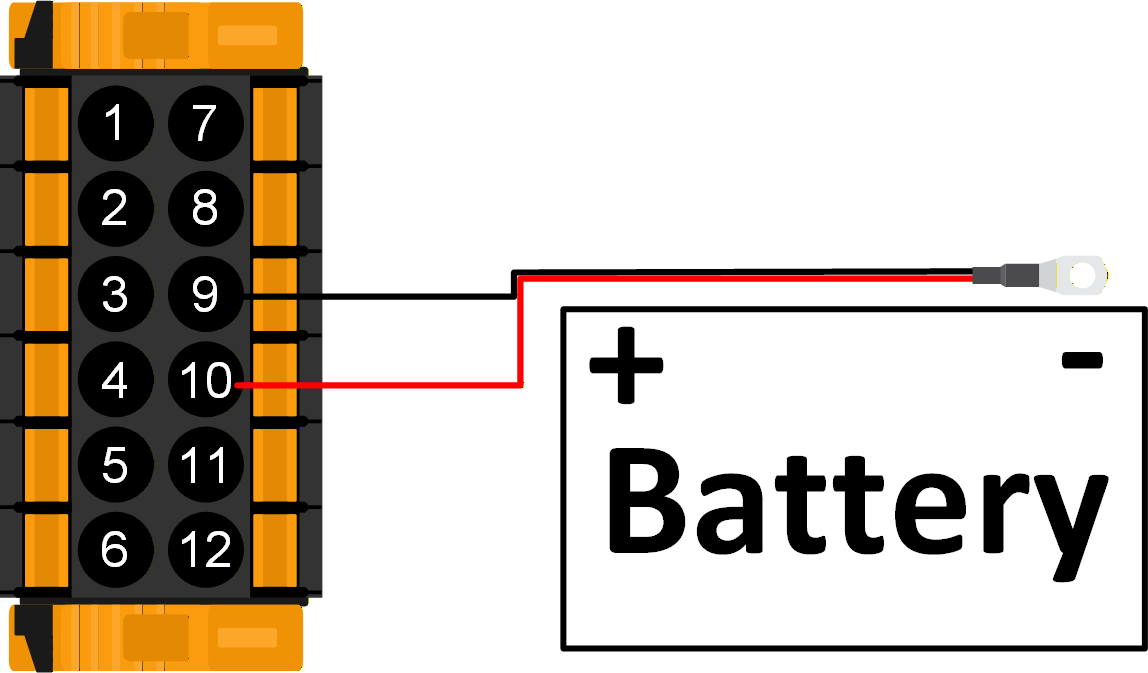

O sensor de temperatura da bateria fornecido é ligado ao terminal negativo da bateria. Nota Utilize apenas o sensor de temperatura fornecido com o dispositivo Multi RS Solar.

4.11.5. Entradas auxiliares

O dispositivo Multi RS Solar está equipado com 2 entradas digitais, identificadas como AUX_IN1+ e AUX_IN2+ no bloco de terminais removível, sendo AUX_IN- o terminal comum para ambas.

Uma entrada AUX_IN+ é considerada ativa quando está ligada a AUX_IN-.

Atenção

Não ligue nenhum dos terminais AUX_IN ao positivo ou negativo da bateria.

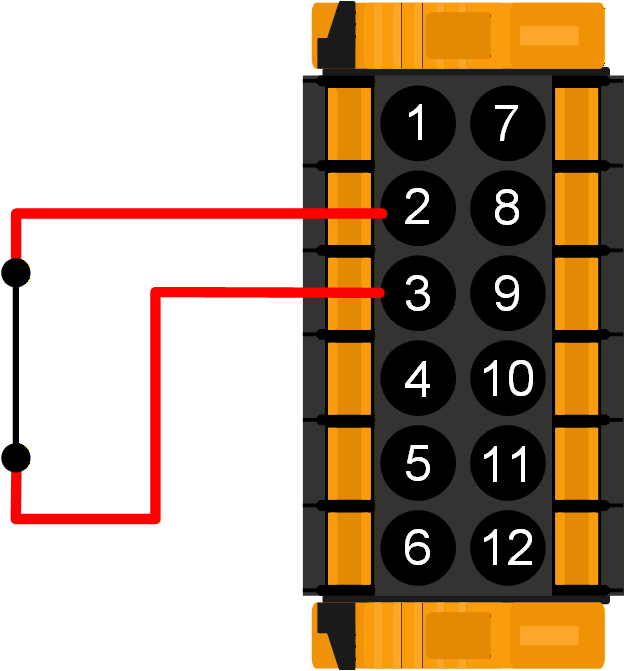

O diagrama à direita mostra AUX_IN1 como ativo .

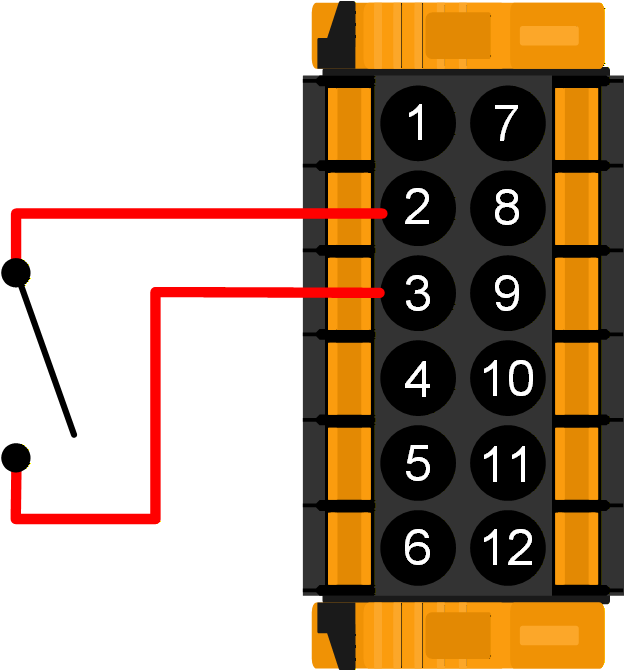

O diagrama à direita mostra AUX_IN1 como inativo .

Na aplicação VictronConnect, a página de definições da entrada Aux permite que diferentes funções sejam configuradas.

• Não utilizada: A entrada Aux não tem qualquer função.

• Ligação AC IN: A entrada CA pode ser ligada ou desligada conforme necessário. Por exemplo, é possível desativar a entrada CA durante os períodos de pico mais caros de uma tarifa por tempo de uso. É possível utilizar um sinal ativo ou inativo para definir o estado de ligação da entrada CA.

• Ativação da injeção na rede através da entrada AC IN: Numa instalação paralela à rede, a entrada Aux pode ser utilizada para ativar ou desativar a injeção na rede. É possível utilizar um sinal ativo ou inativo para definir o estado da injeção.

• Interruptor de segurança: Multi RS Solar funciona apenas quando a entrada Aux está ativa.

  Pode ser utilizado para desligar remotamente o dispositivo Multi RS Solar se os terminais REMOTE_L e REMOTE_H estiverem configurados para um BMS de 2 fios.

  Também pode ser utilizado como um sinal de interruptor de segurança separado de outro sistema que necessite da sua própria entrada.

  Nota

  Se os terminais REMOTE_L e REMOTE_H estiverem num estado que desligue o dispositivo Multi RS Solar, isto irá substituir a função do interruptor de segurança da entrada auxiliar, e o dispositivo permanecerá desligado.

  Por exemplo, se os terminais REMOTE_H e REMOTE_L estiverem em circuito aberto, o Multi RS Solar será desligado independentemente do estado do interruptor de segurança da entrada auxiliar.

Se a mesma função for atribuída a ambas as entradas auxiliares, elas serão tratadas como uma função AND, portanto, ambas precisarão estar ativas para que a função seja reconhecida como ativa.

Nota

Alguns códigos de rede exigem que as entradas auxiliares sejam utilizadas para limitar a potência de carga ou para impedir a exportação. Quaisquer funções do código de rede substituirão as funções definidas nas definições de entrada auxiliar e serão desativadas.

O Multi RS Solar tolera irregularidades na entrada CA como as variações de frequência rápidas ou as variações da tensão, para melhorar a fiabilidade da ligação aos geradores.

A utilização de um gerador com Multi requer a versão de firmware v1.11 ou posterior.

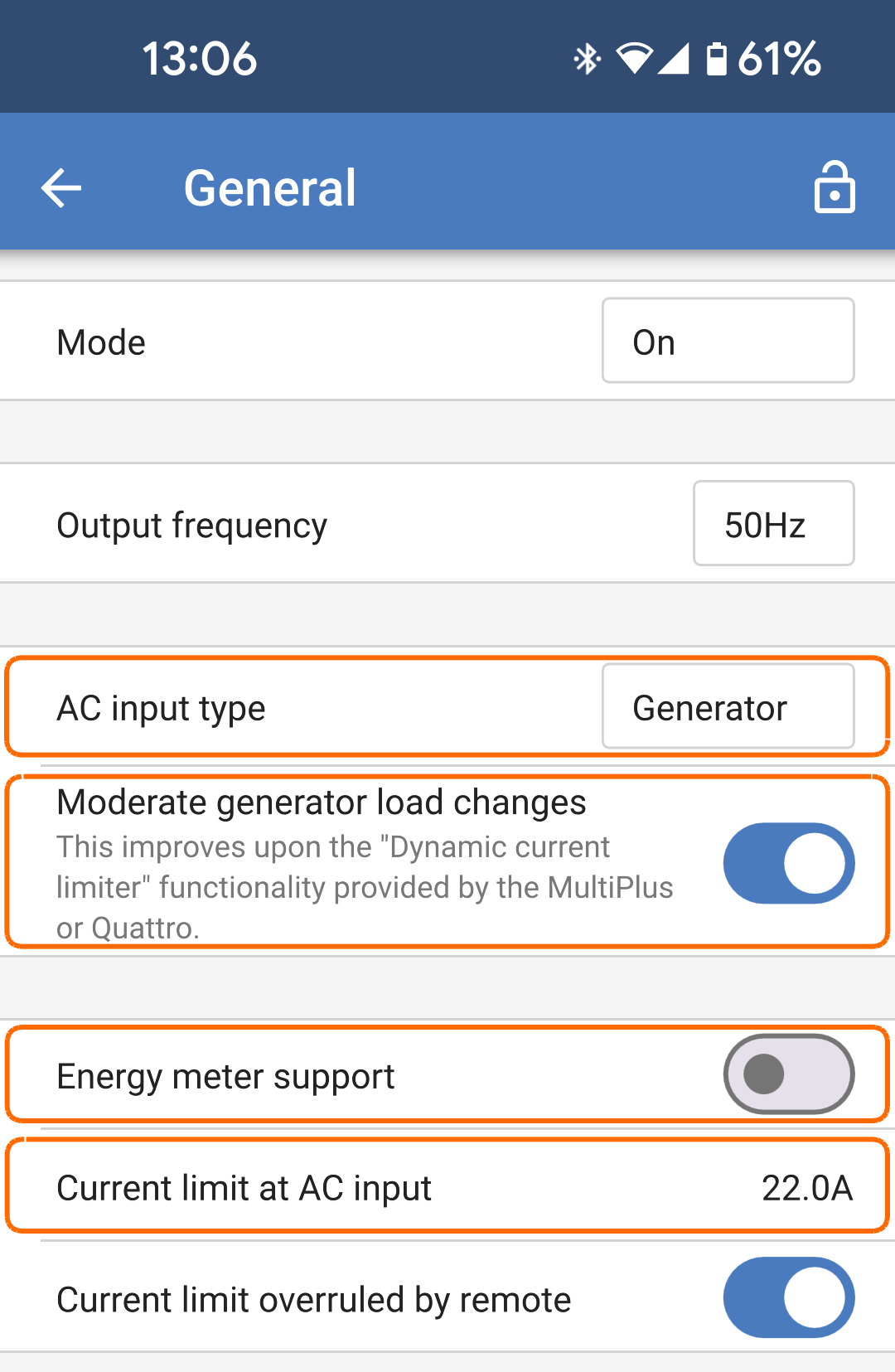

Configure a seguinte opção na página de Definições gerais: Defina o «tipo de entrada CA» como «Gerador». «Alterações da carga do gerador moderadas» deve estar ligado. Certifique-se de que «Apoio do medidor de energia» está desligado. Ajuste o limite de corrente de entrada para corresponder à saída do gerador.

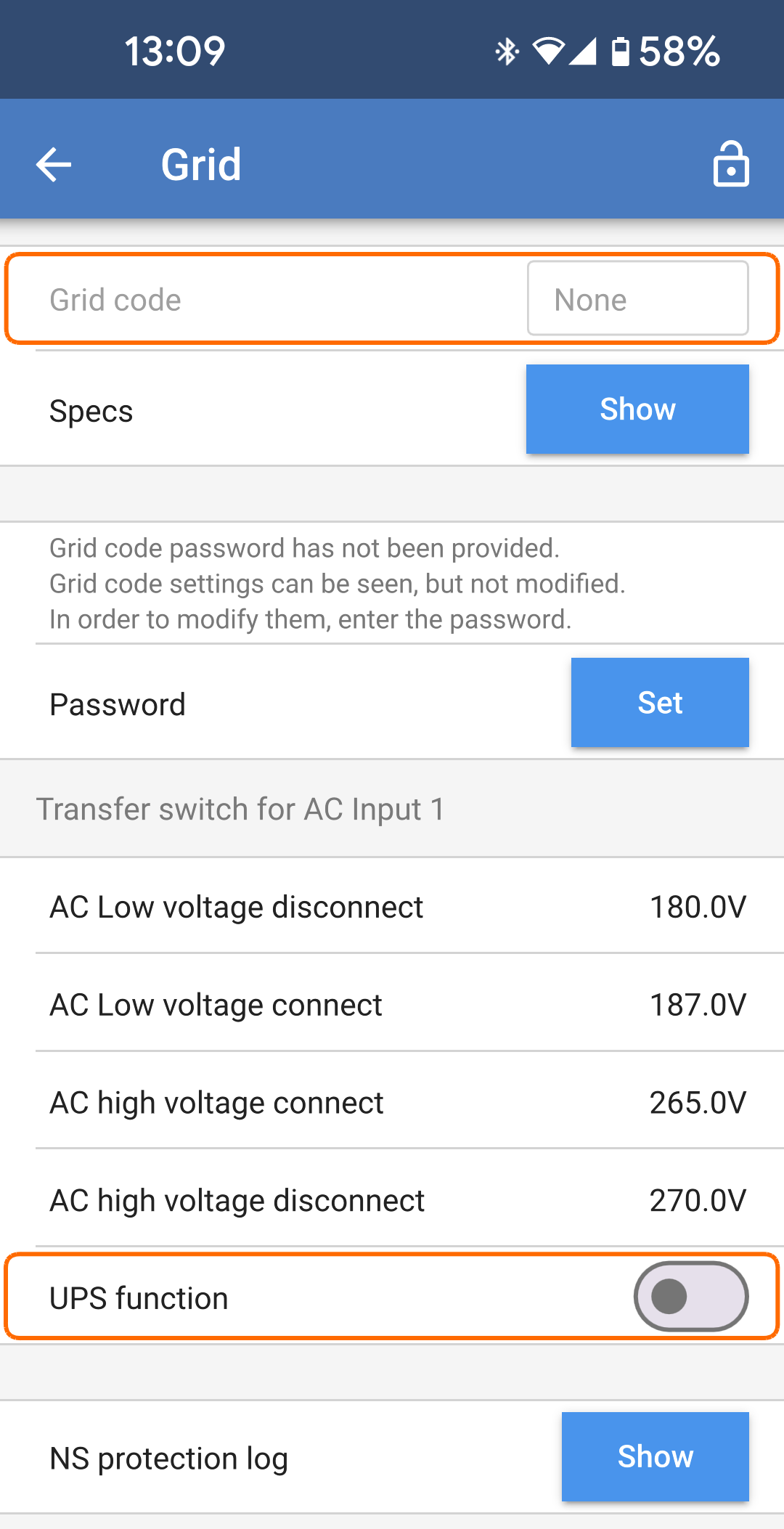

Se não estiver configurado nenhum código de rede, defina o seguinte: Verifique se o «Código da rede elétrica» é «Nenhum». Desligue a «Função UPS». A «função UPS» restringe a aceitação de uma entrada CA a uma onda sinusoidal muito precisa, de modo que, em caso de uma interrupção na alimentação CA, seja possível manter uma alimentação contínua aparente para as cargas. Isto não é compatível com a maioria dos geradores e deve desativá-la se utilizar um gerador para melhorar a aceitação fiável da alimentação CA.

Se o código de rede estiver configurado, defina os seguintes parâmetros: A deteção LOM da Entrada 1 CA deve ser definida como «sem deteção LOM (não conforme)». Cuidado Não desative a deteção LOM quando o Multi RS Solar estiver ligado à rede elétrica. Esta opção apenas pode ser utilizada quando um gerador estiver ligado à entrada CA. Desative a injeção desligando a opção «Injeção autorizada».

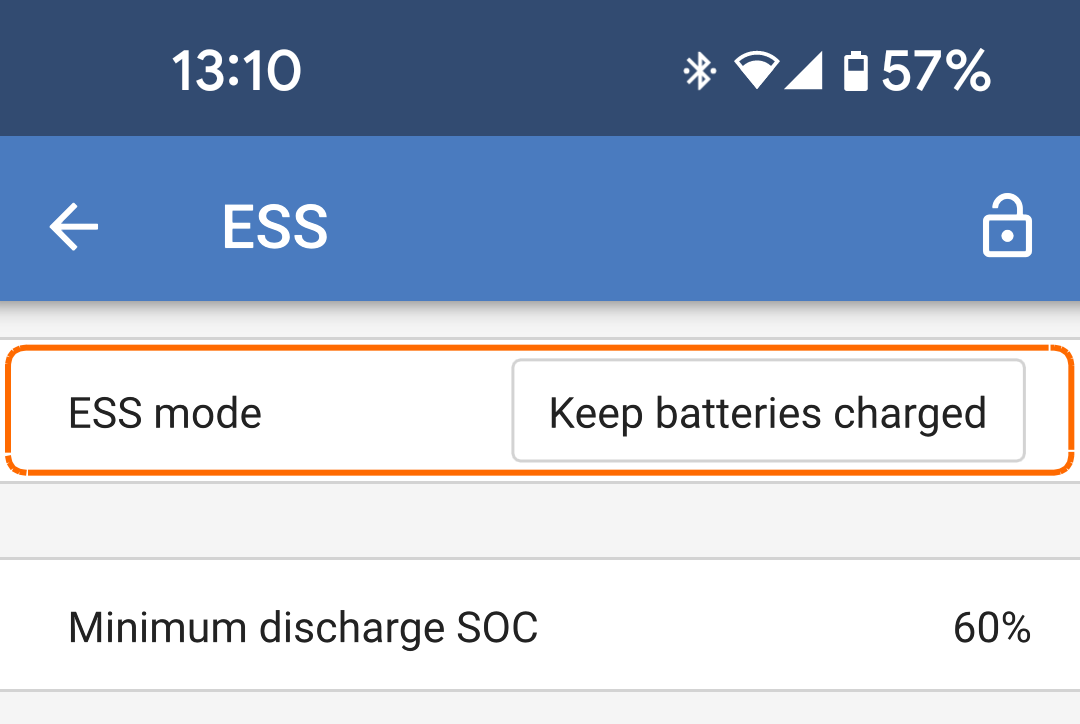

Certifique-se de que o modo ESS está definido como «Manter as baterias carregadas».

O contacto do relé programável do Multi RS Solar pode ser utilizado para ligar e desligar um gerador. A configuração está explicada na secção VictronConnect.

Os contactos do relé estão presentes no conector de E/S do utilizador.

Consulte a secção Limitações para obter mais informação sobre as limitações do carregamento.

Um Sistema de Armazenagem de Energia (ESS) é um tipo específico de sistema de energia que utiliza o Multi RS Solar para funcionar em conjunto com uma ligação à rede. É utilizado para otimizar o uso de energia solar, o armazenamento em baterias e a importação ou exportação da rede.

O ESS pode ser configurado para otimizar o autoconsumo ou para manter as baterias carregadas.

Quando houver mais energia PV que a necessária para acionar cargas, o excesso é armazenado na bateria. Esta energia armazenada é depois utilizada para alimentar as cargas ocasionalmente quando faltar a energia fotovoltaica. Quando a bateria estiver cheia, o excesso de energia fotovoltaica poderá ser exportado para a rede.

É possível selecionar a quantidade de capacidade da bateria que deseja manter em reserva. Se a ligação à rede for confiável, poderá utilizar mais da bateria e manter menos em reserva. Por outro lado, se a ligação à rede não for confiável e ocorrerem interrupções frequentes, talvez seja preferível manter mais energia da bateria em reserva.

A opção «Manter as baterias carregadas» mantém as baterias totalmente carregadas sempre que possível. As baterias só se descarregam durante uma falha na rede quando a energia solar é insuficiente. Assim que a energia da rede regressar ou houver energia solar suficiente disponível, as baterias recarregam-se automaticamente.

O Multi RS Solar pode ser configurado como um sistema de armazenagem de energia. Nesta configuração, o dispositivo funciona em modo paralelo à rede, permitindo que a energia seja enviada para a rede através dos terminais de entrada CA.

Para fazer a injeção na rede elétrica, deve selecionar o código da rede elétrica correto para o seu país na VictronConnect. Na maior parte dos casos, vai precisar da autorização do operador da rede elétrica antes configurar um sistema de armazenagem de energia no qual fazer a injeção.

Se não dispuser de autorização do seu operador de rede elétrica ou se a instalação não cumprir os requisitos da injeção na rede elétrica, deve definir o código da rede elétrica como «Nenhum». Neste caso, a energia não será injetada na rede elétrica.

Utilize a VictronConnect para configurar o dispositivo Multi RS Solar para ESS conforme indicado a seguir:

Na página de definições principais, selecione a página das definições ESS. Modo ESS: Tocar na caixa permite visualizar os modos ESS. Num sistema de armazenagem de energia, um dos modos otimizados é normalmente a melhor escolha. Neste exemplo, «Otimizado sem a vida útil da bateria» pode ser mais adequado para baterias de lítio. Para mais informação sobre os outros modos ESS disponíveis, consulte a secção VictronConnect. SoC mínimo de descarga: Esta definição determina o ponto mais baixo em que a bateria será descarregada quando a rede elétrica estiver disponível. Se a rede elétrica ficar fora de linha, a bateria pode continuar a descarregar abaixo deste nível para manter a saída CA alimentada. Autoconsumo da bateria: Permite selecionar se a energia da bateria vai alimentar apenas as cargas críticas dos terminais Ac-out ou se incluirá também as cargas entre o medidor de energia da rede elétrica e os terminais AC-in. Nota Esta opção apenas será visível se o «Apoio ao medidor de energia» estiver ativado. Sem um medidor da energia de rede, o ESS apenas consegue alimentar as cargas críticas com a energia da bateria.

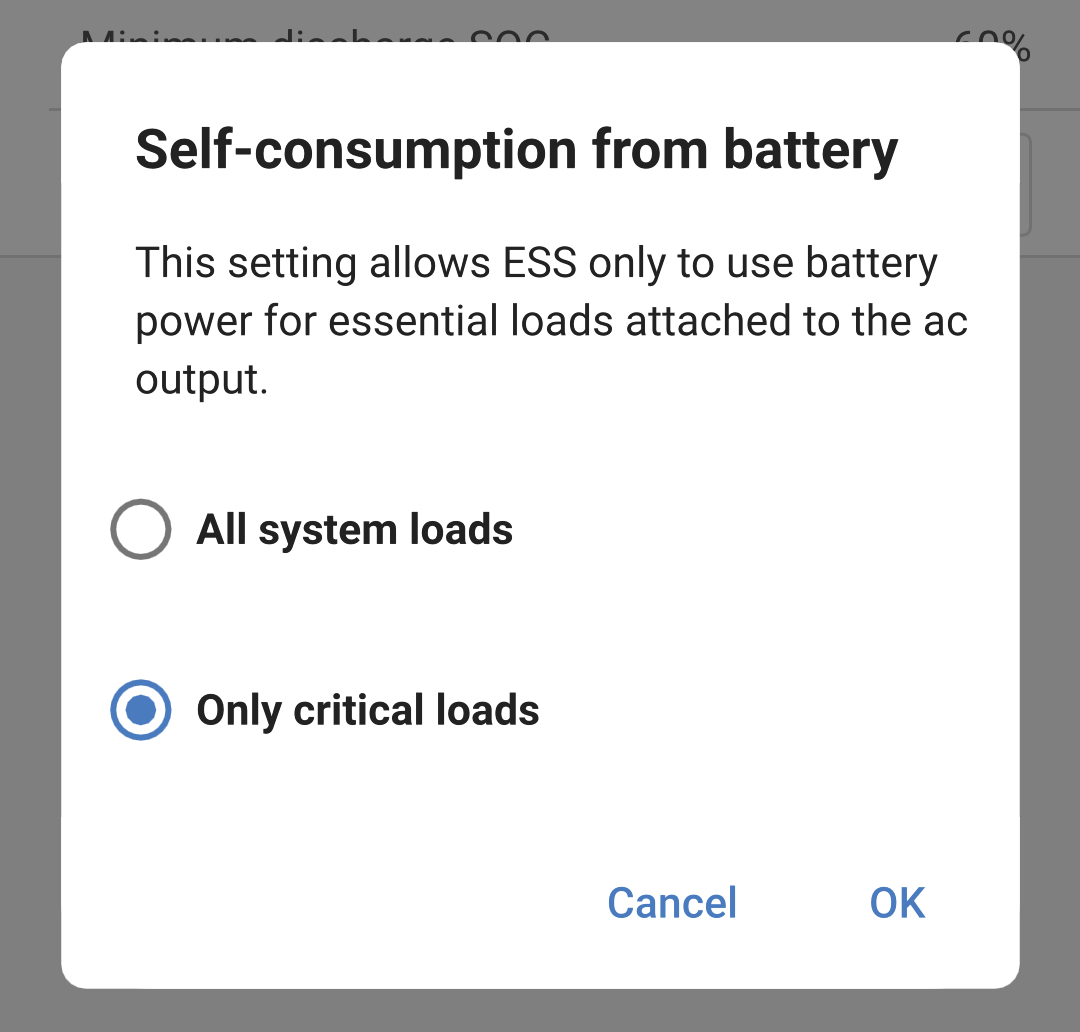

Opções de autoconsumo da bateria: Todas as cargas do sistema: O ESS irá usar a energia da bateria para alimentar cargas que estejam ligadas entre o medidor de energia da rede elétrica e os terminais AC-in, bem como as cargas críticas ligadas aos terminais AC-out. Apenas cargas críticas: O ESS apenas irá fornecer energia da bateria às cargas críticas ligadas aos terminais AC-out. As cargas ligadas entre o medidor da energia de rede e os terminais AC-in serão alimentadas a partir da rede elétrica e não da bateria.

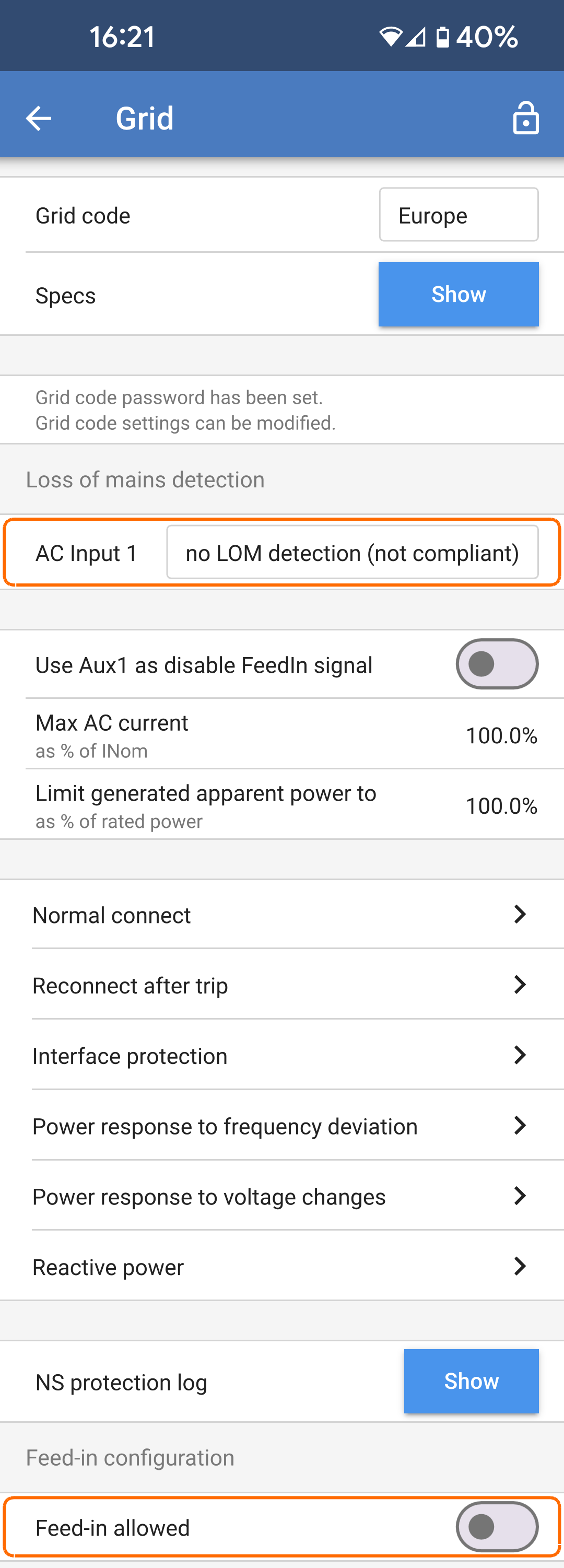

Aceda à página de definições da Rede Elétrica, escolha um código da rede elétrica apropriado para sua área e marque. Dependendo da seleção, as opções adicionais podem ficar disponíveis, sendo variáveis por região. Neste exemplo, vamos utilizar a Alemanha como código da rede elétrica selecionada. Determinadas definições vão aparecer a cinzento e não podem ser modificadas sem configurar a senha do código da rede elétrica. Atenção para não alterar estas definições sem as instruções do seu operador da rede elétrica. Código da rede elétrica: Escolha o país ou região que corresponde à localização da sua instalação. Importante Verifique sempre se o produto Multi RS Solar está certificado para uso no seu país. A lista suspensa não significa que o produto esteja certificado. Verifique os certificados aqui. Nas Especificações, tocar em «Mostrar» visualiza a informação e os requisitos relativos ao código da rede elétrica selecionado. Senha: Os instaladores podem fazer alterações adicionais e mudar a região do código da rede elétrica com a introdução de uma senha, mas é essencial que modifique as definições segundo as instruções do operador da rede elétrica. Perda da deteção da rede elétrica: A maior parte destas definições está normalmente a cinzento e tem uma finalidade informativa. Os valores são definidos pelo código da rede elétrica selecionado. Utilizar Aux1 como sinal para desativar a injeção: O operador da rede elétrica pode solicitar um meio para desativar a injeção na rede. Para cumprir este requisito, os instaladores podem ligar um contacto ao Aux1 do dispositivo Multi RS Solar para desativar a injeção na rede, conforme necessário. Utilizar Aux2 como sinal do limite do carregador: Ao utilizar o código da rede elétrica da Alemanha, pode existir um requisito do operador da rede elétrica para limitar a potência de carga para 4,2 kW, dividido uniformemente pelo número de unidades. Para cumprir este requisito, pode cablar um contacto para Aux2. Registo de proteção NS: O registo de proteção do sistema de rede guarda os cinco eventos de proteção mais recentes. Toque em «Mostrar» para visualizar os eventos registados. Configuração da injeção. Injeção autorizada: Esta função permite ativar o desativar o fluxo de energia excedente para a rede elétrica, dependendo dos requisitos específicos da sua localização. Por defeito, está definido como «ligado» (a energia pode ser injetada), mas se a injeção não estiver autorizada, deve ser desativado. Limitar a injeção do sistema: Se tiver um limite na quantidade de energia que pode injetar na rede elétrica, utilize esta função para definir a potência de injeção permitida. Injeção máxima: Defina um limite máximo para a quantidade de energia que pode ser injetada na rede elétrica através deste dispositivo. Injeção não ativa: Utilize esta função para efeitos de diagnóstico quando notar que a energia não está a ser injetada de volta na rede elétrica. Tocar no botão «Mostrar motivo» permite visualizar uma lista de razões potenciais para o problema.

Se o código da rede exigir o controlo externo da potência de carregamento ou a desativação da injeção na rede, os contactos podem ser ligados aos terminais Aux_IN do conector de E/S do utilizador. Os sistemas trifásicos requerem a ligação dos contactos apenas ao conector de E/S de uma unidade. O estado do contacto é então partilhado e replicado por todas as outras unidades do sistema. Nota Nem todos os códigos de rede suportam o uso de entradas Aux. Por exemplo, para o código de rede alemão, os terminais Aux_IN são usados conforme abaixo: O contacto A é ligado ao Aux_IN1+. Quando o contacto externo é fechado, a injeção na rede será desativada. O contacto B é ligado ao Aux_IN2+. Quando o contacto externo é fechado, a potência de carregamento da rede será limitada a 4,2 kW.

O Multi RS Solar inclui um sistema de deteção de inversor PV CA integrado. Quando houver retroalimentação de PV CA (um excedente) da porta de ligação AC-out, o Multi RS Solar ativará automaticamente um ajustamento da frequência de saída CA.

Embora não seja necessária uma configuração adicional, é importante que o inversor PV CA seja configurada corretamente para responder ao ajustamento de frequência, reduzindo a saída.

Lembre-se de que pode aplicar a regra de 1:1 do tamanho do inversor PV CA Multi RS Solar, sendo também aplicável o dimensionamento mínimo da bateria. Está disponível mais informação sobre estas limitações no Manual de acoplamento CA, um documento de leitura obrigatória se utilizar um inversor PV CA.

O intervalo de ajustamento da frequência não é configurável, incluindo uma margem de segurança. Quando a tensão de absorção for atingida, a frequência irá aumentar. Assim, é essencial incluir um componente PV CC no sistema para completar o carregamento da bateria (isto é, a etapa de flutuação).

A frequência de paragem do inversor PV (_paragem f) é de 53,2 Hz. Estes valores não são configuráveis.

Pode ser possível ajustar a resposta de saída a várias frequências no inversor PV CA.

A configuração predefinida foi testada e funciona fiavelmente com a configuração de código de rede Fronius MG50/60.

O Multi RS Solar pode ser configurado como um inversor PV sem necessitar de um banco de baterias. Toda a energia PV será injetada na rede elétrica através da ligação da entrada CA.

Defina o código da rede elétrica para a sua região. Consulte a página de Definições de rede elétrica para obter mais informação.

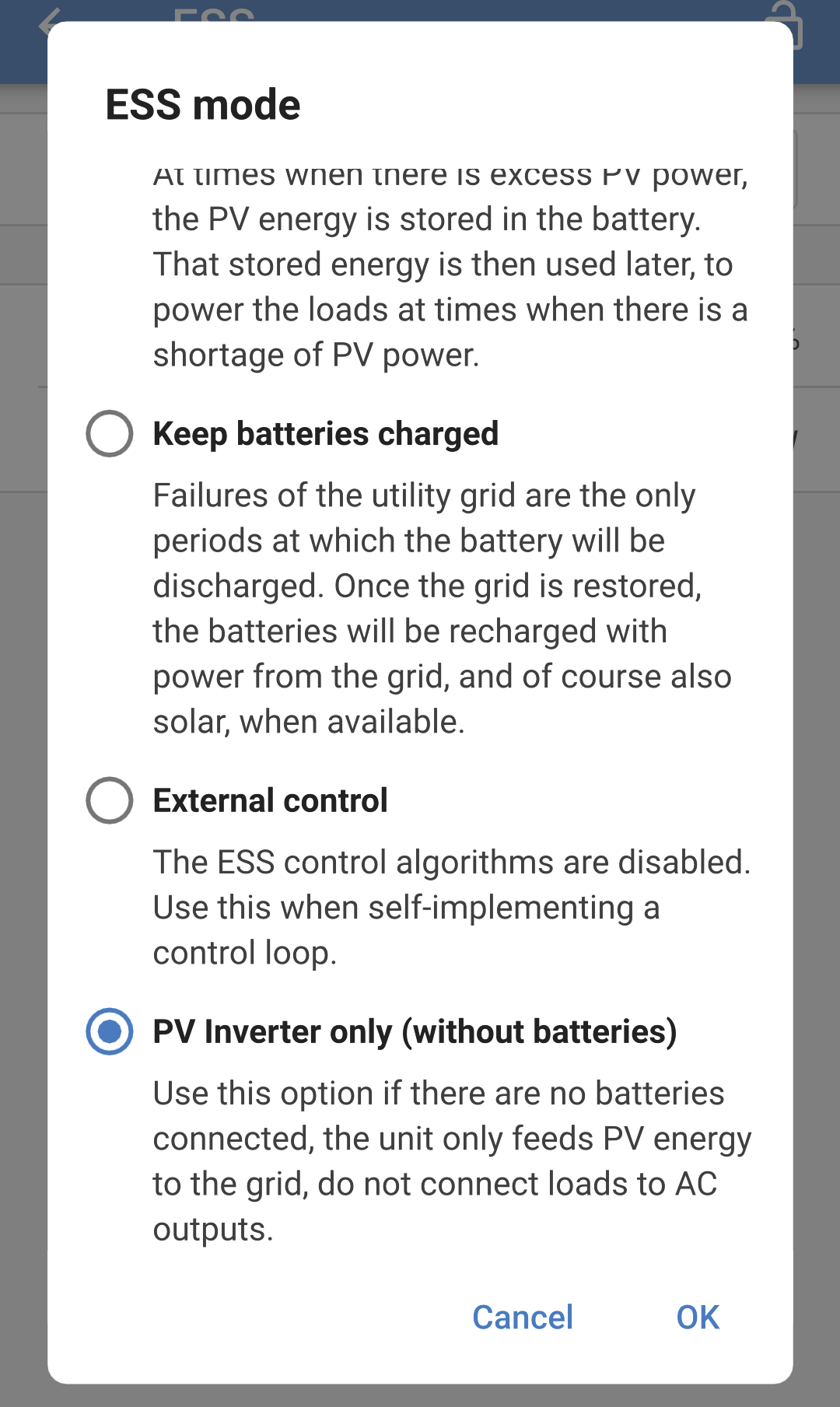

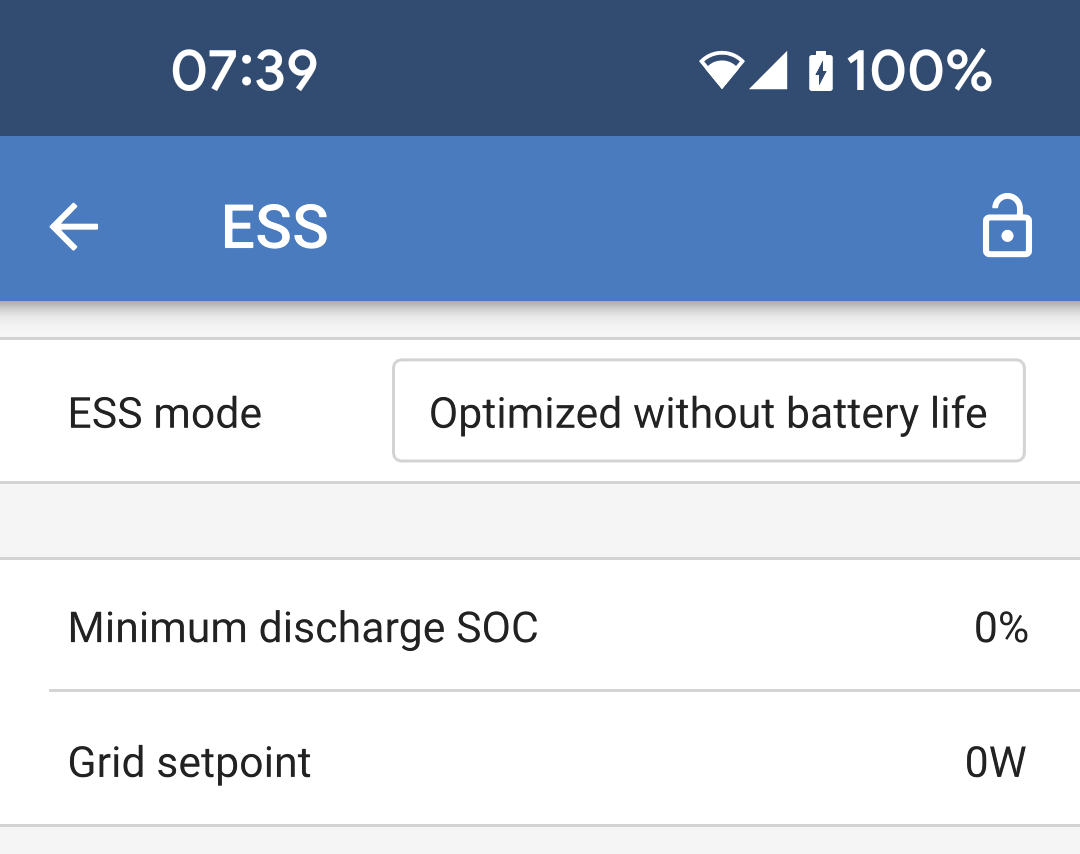

Configure a seguinte opção na página de Definições ESS: Definir o modo ESS como «Inversor PV apenas (sem baterias)»:

Após definir «Modo de Inversor PV apenas (sem baterias)», as seguintes definições serão aplicáveis:

O medidor de energia Victron VM-3P75CT pode ser utilizado com o Multi RS Solar.

O medidor de energia Victron pode ser ligado através de VE.Can ou Ethernet. Será necessário um dispositivo GX para a conectividade Ethernet. Veja os exemplos de diagrama abaixo.

Consulte o manual VM-3P75CT para mais pormenores.

O medidor de energia pode ser configurado para sistemas monofásicos ou trifásicos.

Depois de a função ser selecionada nas definições do medidor de energia, o suporte do medidor de energia pode ser definido nas Multi definições:

Apoio do medidor de energia: Ative este interruptor para permitir a utilização do medidor de energia neste sistema. Isto vai permitir alimentar as cargas entre o medidor de energia e os terminais AC-in do Multi RS Solar com o Multi RS Solar. Nota A função do medidor de energia deve ser configurada como medidor «Rede». Limite da corrente CA no medidor de energia: Este valor irá definir o limite máximo de corrente no ponto em que o medidor de energia é instalado. As cargas entre o medidor de energia e o Multi RS Solar será fornecido pela rede até que o limite definido seja atingido. Após isto, o Multi RS Solar iniciará o «PowerAssist» para manter o limite de corrente definido. Limite de corrente na entrada CA: Esta configuração determina a corrente máxima permitida nos terminais de entrada CA do Multi RS Solar. Limita a corrente CA para cargas no AC out 1 e no carregamento da bateria. As cargas no AC out 1 continuarão a ser fornecidas pela entrada CA, mas se o limite de corrente for atingido, o Multi RS Solar inicia o «PowerAssist» utilizando a energia da bateria. Limite de corrente anulado por controlo remoto: Ative esta opção para permitir o ajustamento do limite atual remotamente. Por exemplo, um dispositivo GX pode ser utilizado para regular o limite de corrente de forma remota. Não é possível definir remotamente o limite de corrente para um nível mais elevado que o nível definido aqui.

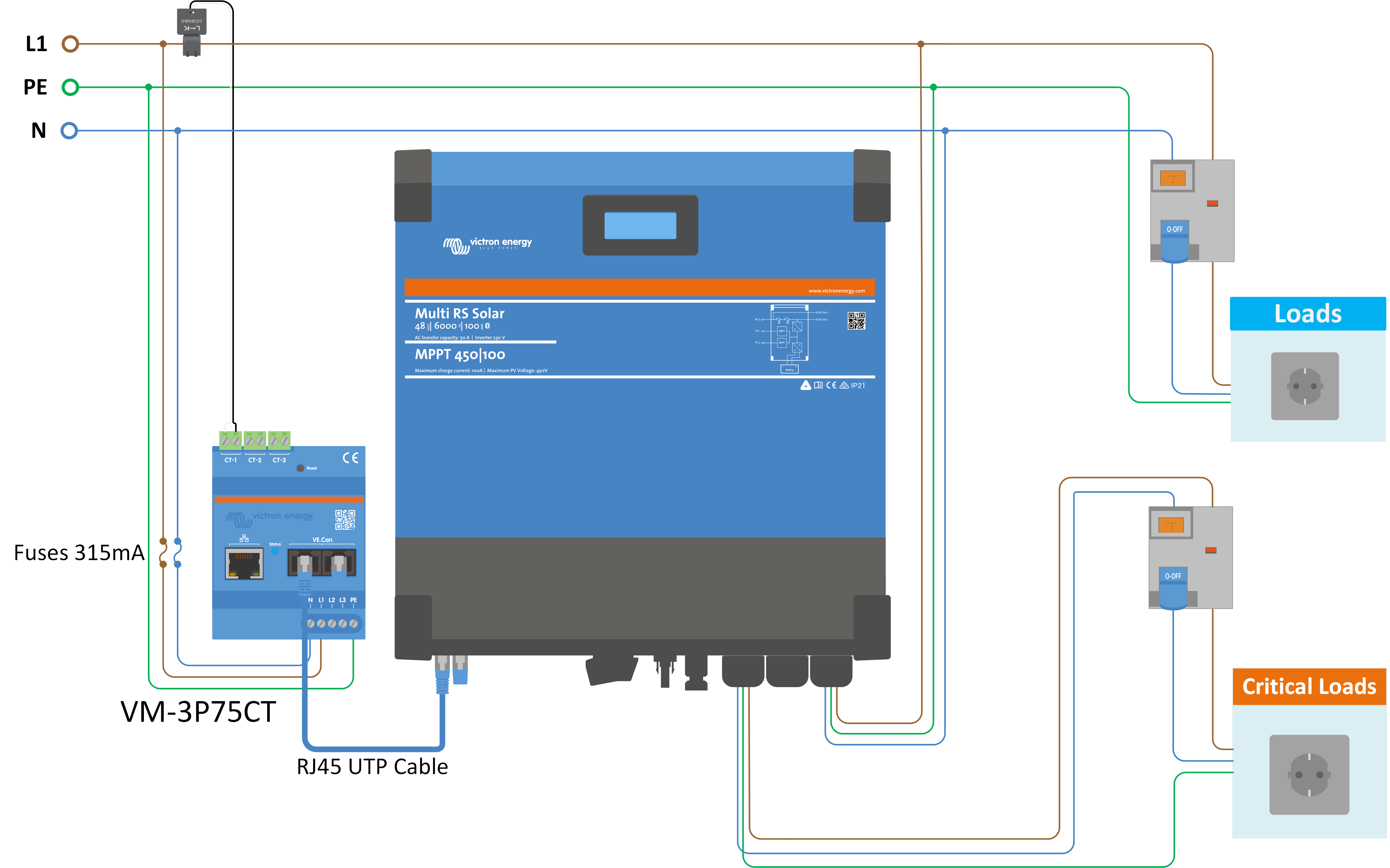

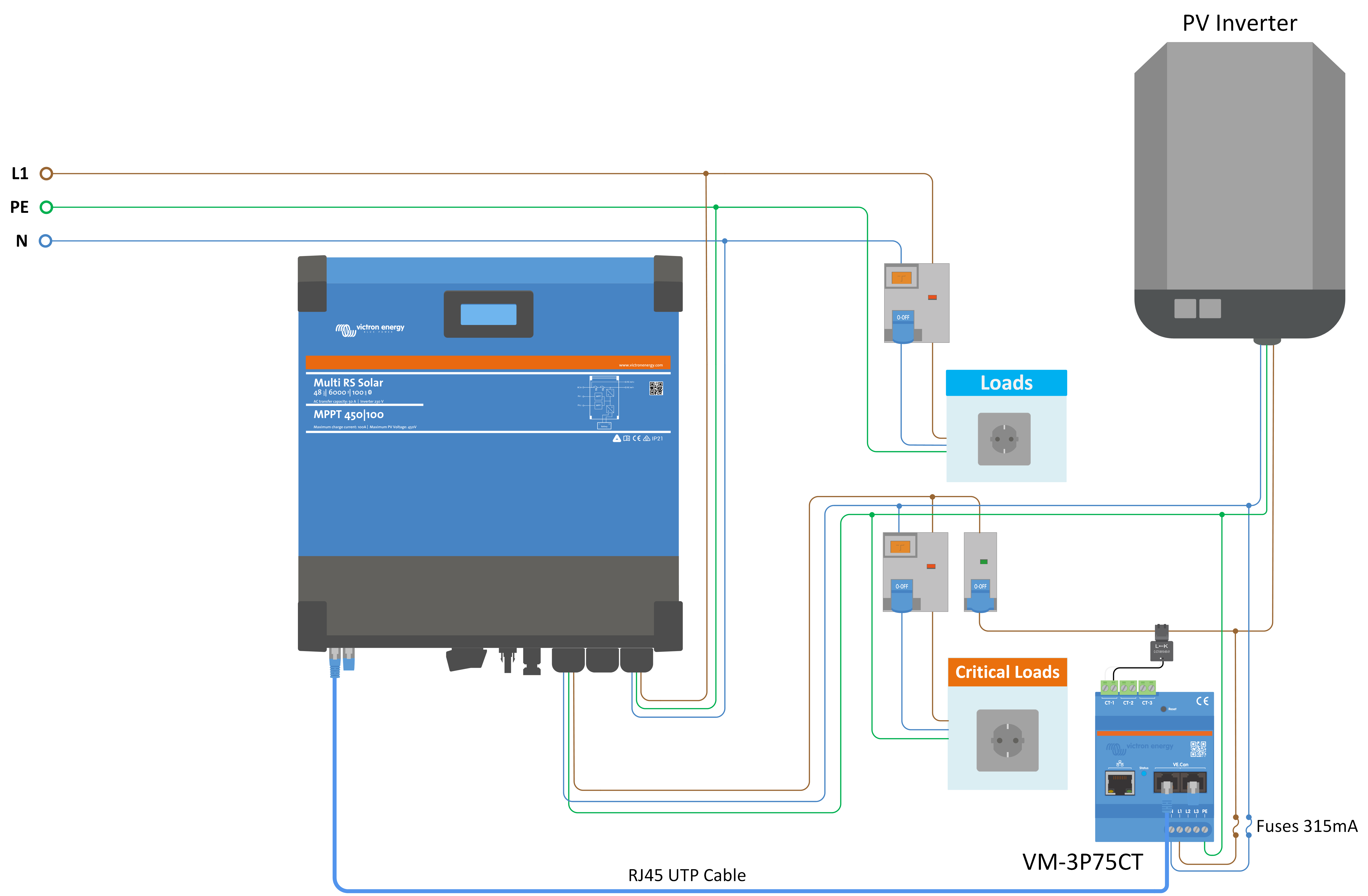

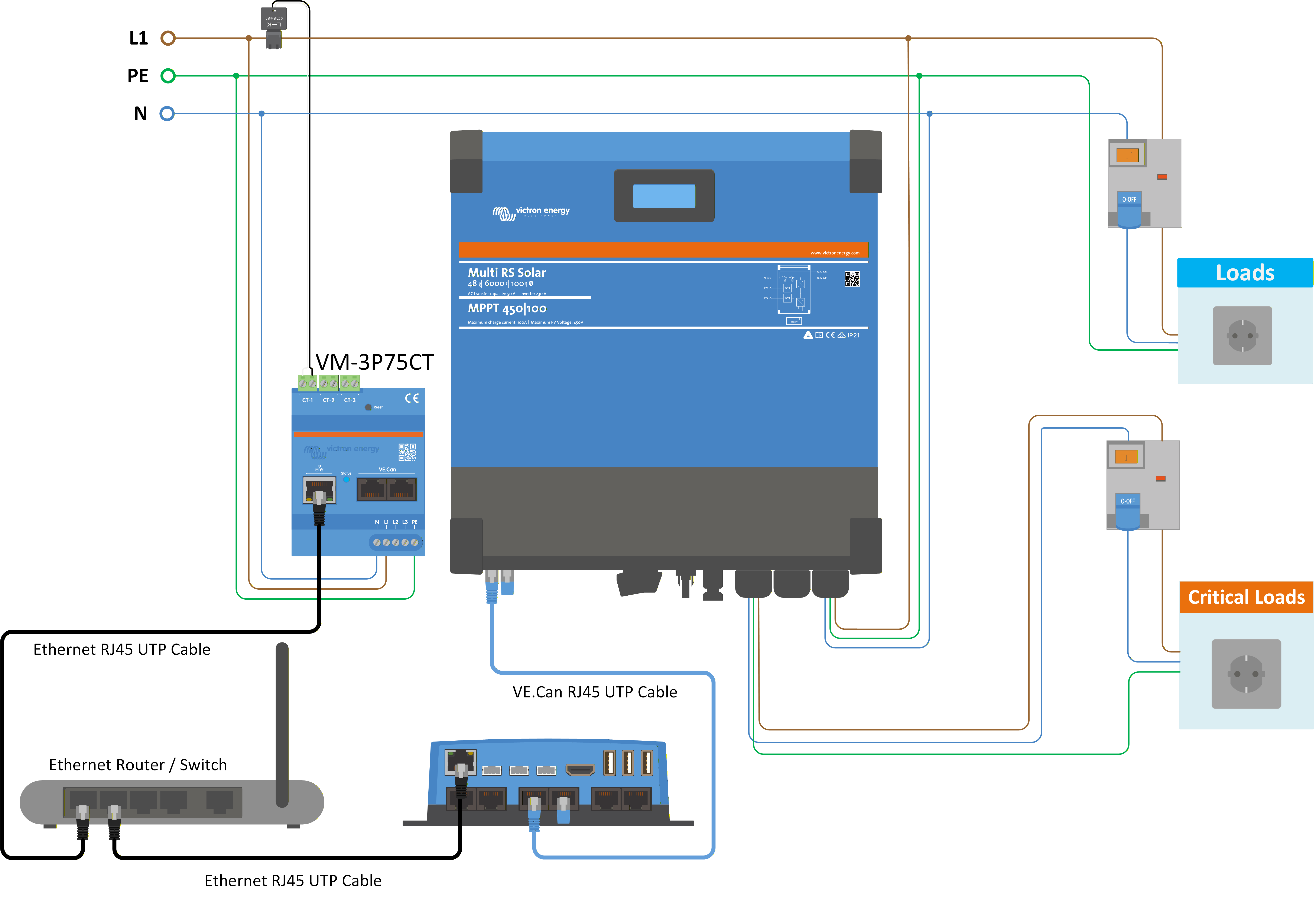

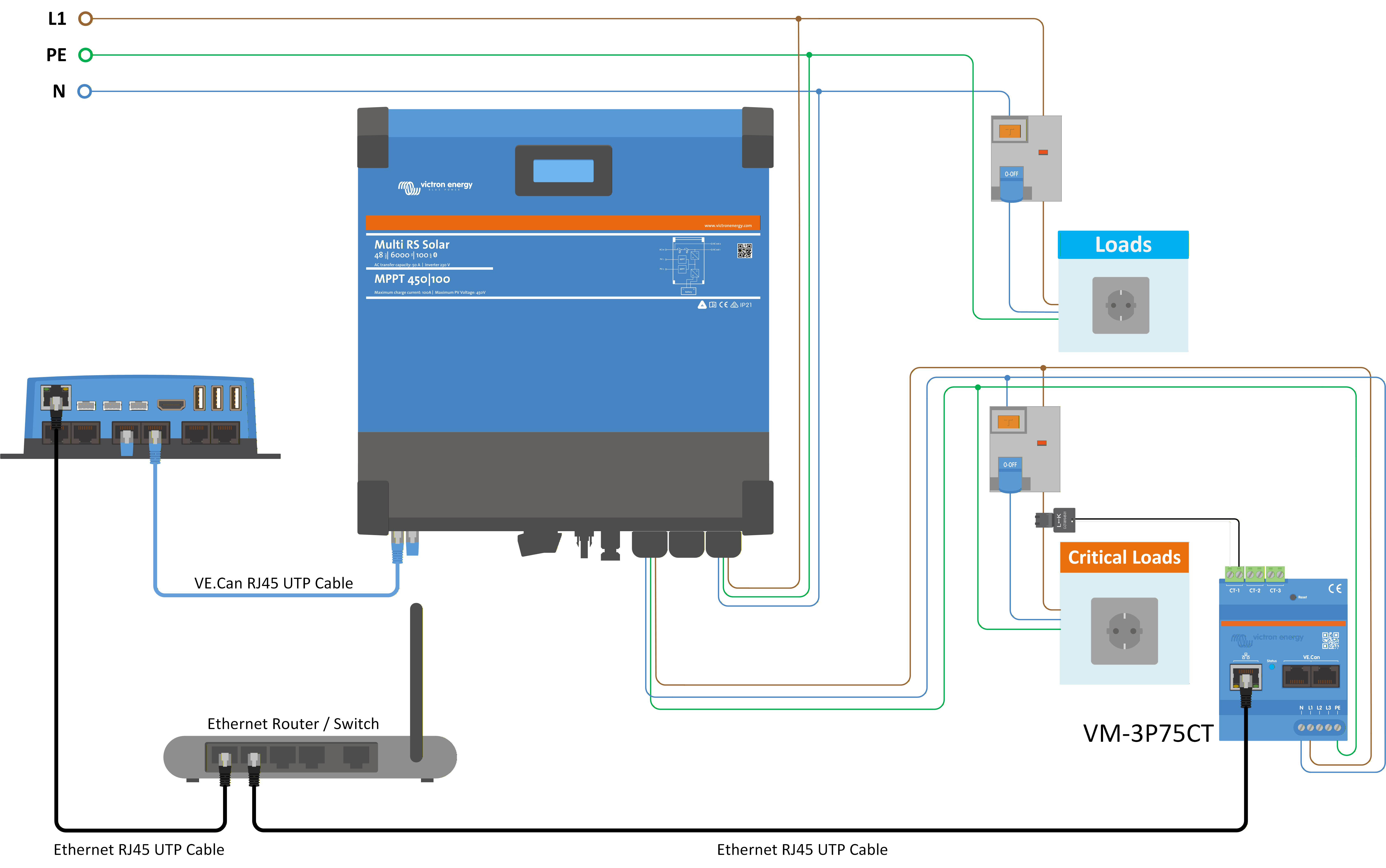

O exemplo de cablagem acima pode ser utilizado quando a função do medidor de energia está configurada para «Medidor de rede» ou «Gerador». A corrente de entrada da rede CA ou de um gerador é medida antes da entrada CA do Multi ou de quaisquer cargas CA não críticas.

Se «Apoio do medidor de energia» estiver ativado, será definido um limite de corrente no medidor de energia para evitar uma carga excessiva numa rede elétrica CA limitada. Se as cargas não críticas superarem o limite de corrente no medidor de energia, então o Multi irá iniciar a «assistência de energia» para tentar manter o limite de corrente no ou abaixo do ponto de referência.

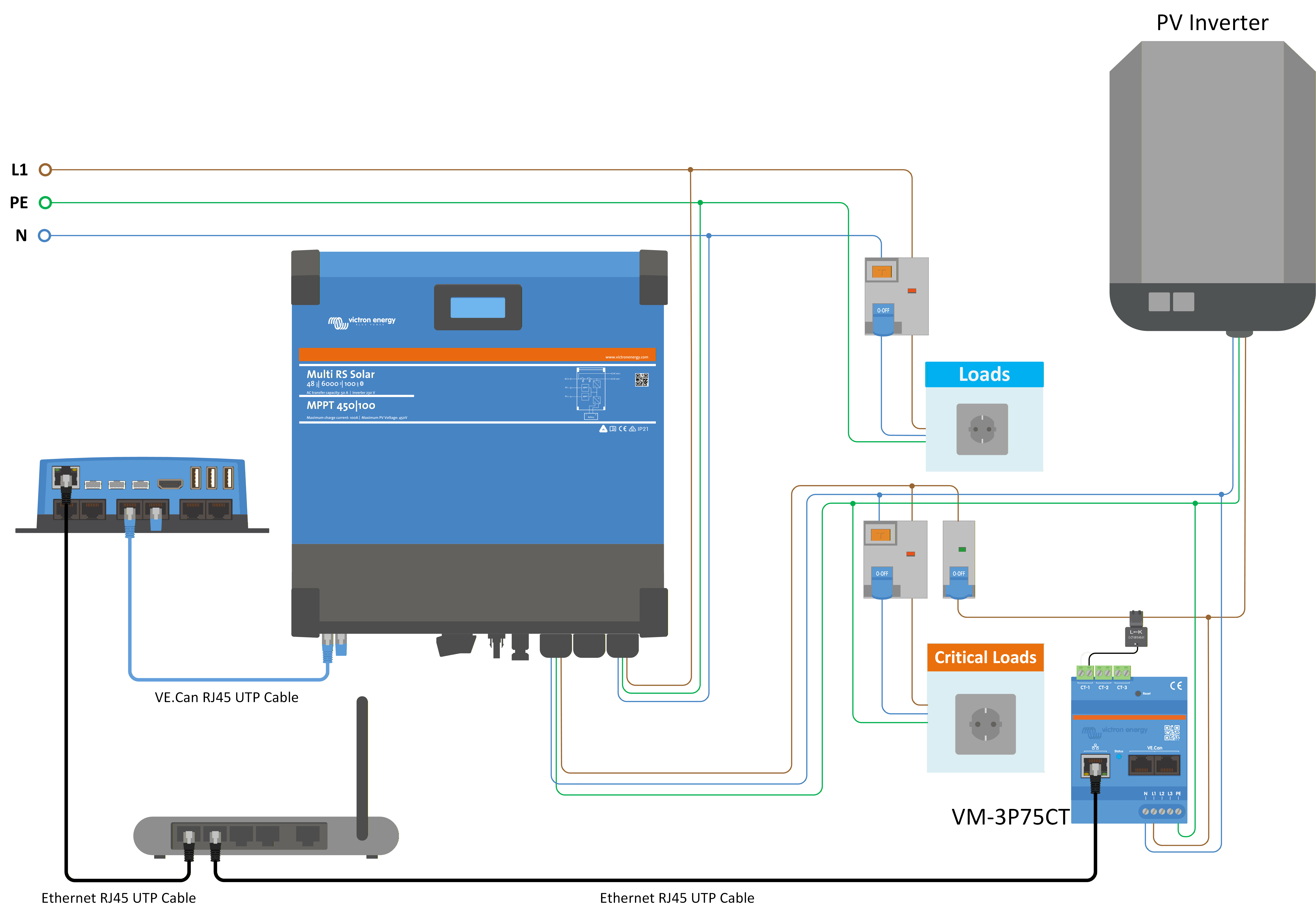

Se um inversor fotovoltaico genérico for ligado à saída CA do Multi a função do medidor de energia deve ser definida como «Inversor PV» e ligado para medir a corrente produzida pelo inversor PV.

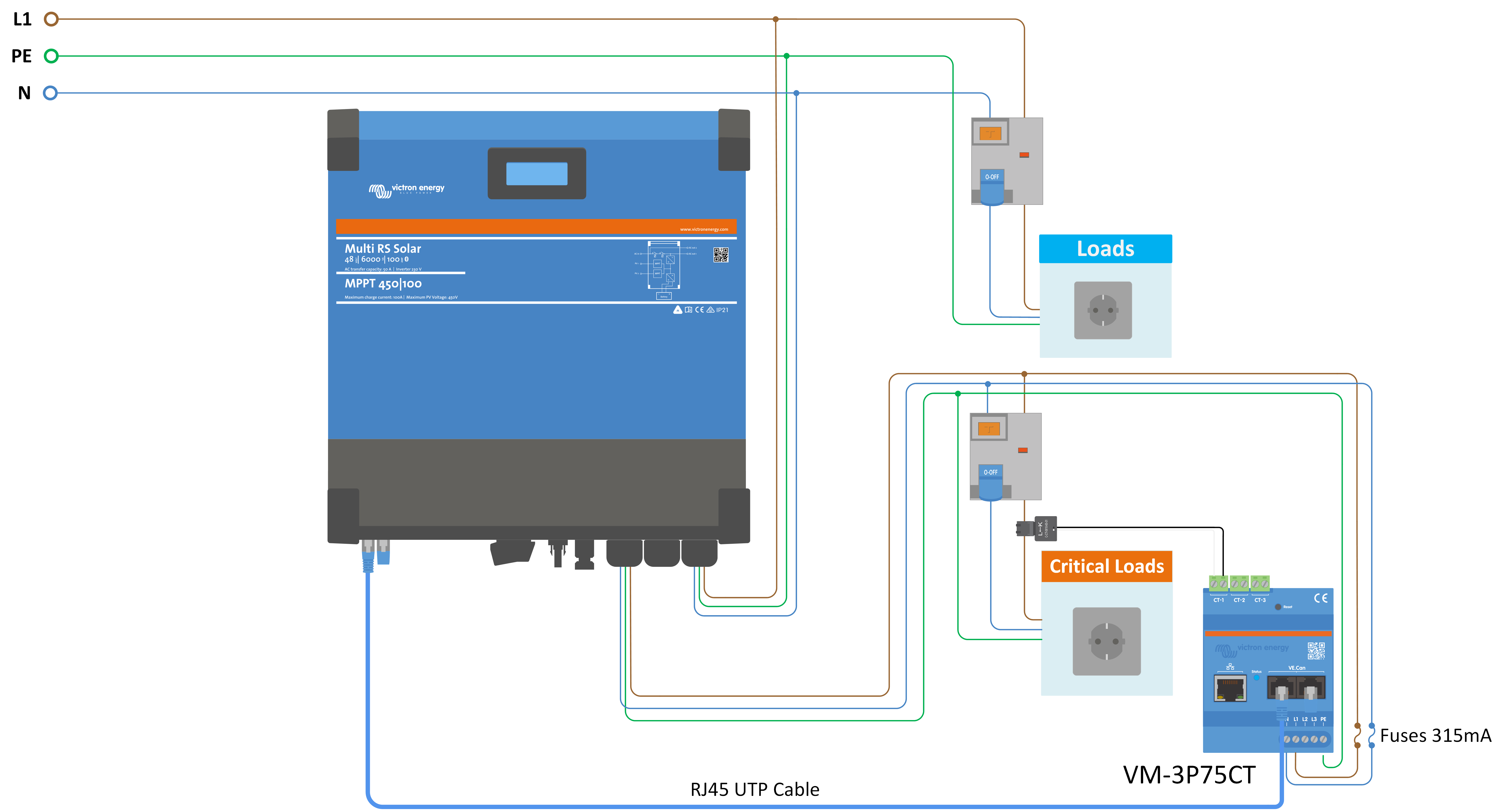

Quando a função do medidor de energia está definida para «Carga CA», o medidor de energia pode ser ligado para medir cargas específicas. Por exemplo, um circuito de um esquentador pode ser medido para monitorizar o seu consumo de energia e também para acompanhar a quantidade de energia que consome.

Se ainda não conhecer bem a Victron, comece com projetos de sistemas de pequena dimensão, para que se familiarize com a formação, o equipamento e o software necessários.

Também é recomendável contratar um instalador com experiência nestes sistemas Victron mais complexos, tanto para a conceção, como para a colocação em funcionamento.

A Victron pode proporcionar formação específica aos distribuidores para estes sistemas através do seu gestor de vendas regional.

É possível combinar modelos diferentes do inversor RS (isto é, o modelo com Solar e sem Solar). No entanto, a combinação do inversor RS com o Multi RS atualmente não é compatível.

Cablagem CC e CA

Os fusíveis devem ser instalados em cada unidade individual no lado CA e CC. Certifique-se de que utiliza o mesmo tipo de fusível em cada unidade.

O sistema completo tem de ser ligado a um banco de baterias único. Atualmente, não oferecemos assistência para múltiplos bancos de baterias diferentes num sistema trifásico.

Fiação de comunicação

Todas as unidades devem ser ligadas em «daisy chained» com um cabo VE.Can (RJ45 cat5, cat5e ou cat6). A sequência para isso não é importante.

Deve utilizar terminadores em ambas as extremidades da rede VE.Can.

O sensor de temperatura pode ser ligado a qualquer unidade do sistema. Num banco de baterias de grande dimensão, é possível ligar vários sensores de temperatura. O sistema vai utilizar aquele que tiver a temperatura mais elevada para determinar a compensação da temperatura.

Programação

Todas as definições devem ser efetuadas manualmente, com a sua alteração individual em cada dispositivo. No entanto, algumas definições relacionadas com o funcionamento trifásico podem ser propagadas para outras unidades mediante a Sincronização das definições do sistema.

As definições do carregador (limites de tensão e corrente) são anuladas se o DVCC estiver configurado e se o BMS-Can estiver ativo no sistema.

Monitorização do sistema

É altamente recomendável utilizar um produto da família GX em conjunto com estes sistemas de grande dimensão. Proporcionam informações muito valiosas sobre o histórico e o desempenho do sistema.

As notificações do sistema são apresentadas claramente e muitas funções adicionais estão ativadas. Os dados do VRM irão acelerar grandemente a compatibilidade, se for necessário.

O Multi RS Solar é compatível com configurações monofásicas e trifásicas. Atualmente, não é compatível com a fase dividida.

A predefinição é o funcionamento autónomo de unidade única.

Se quiser programar um funcionamento trifásico, precisa, pelo menos, de três unidades.

O tamanho máximo do sistema suportado é de 3 unidades no total, com uma única unidade em cada fase.

Devem estar ligados entre si através de ligações VE.Can, com um terminador VE.Can no início e no final do barramento.

Se as unidades estiverem ligadas à bateria e através do VE.Can, vão ter de ser configuradas.

As configurações Delta não são compatíveis

Para unidades em configuração trifásica: Os nossos produtos foram concebidos para uma configuração trifásica do tipo estrela (Y). Numa configuração em estrela todos os neutros são conectados, naquilo que se denomina: "neutro distribuído".

Incompatibilidade com uma configuração delta (Δ). Uma configuração delta não tem um neutro distribuído e irá fazer com que determinadas caraterísticas do inversor não funcionem como esperado.

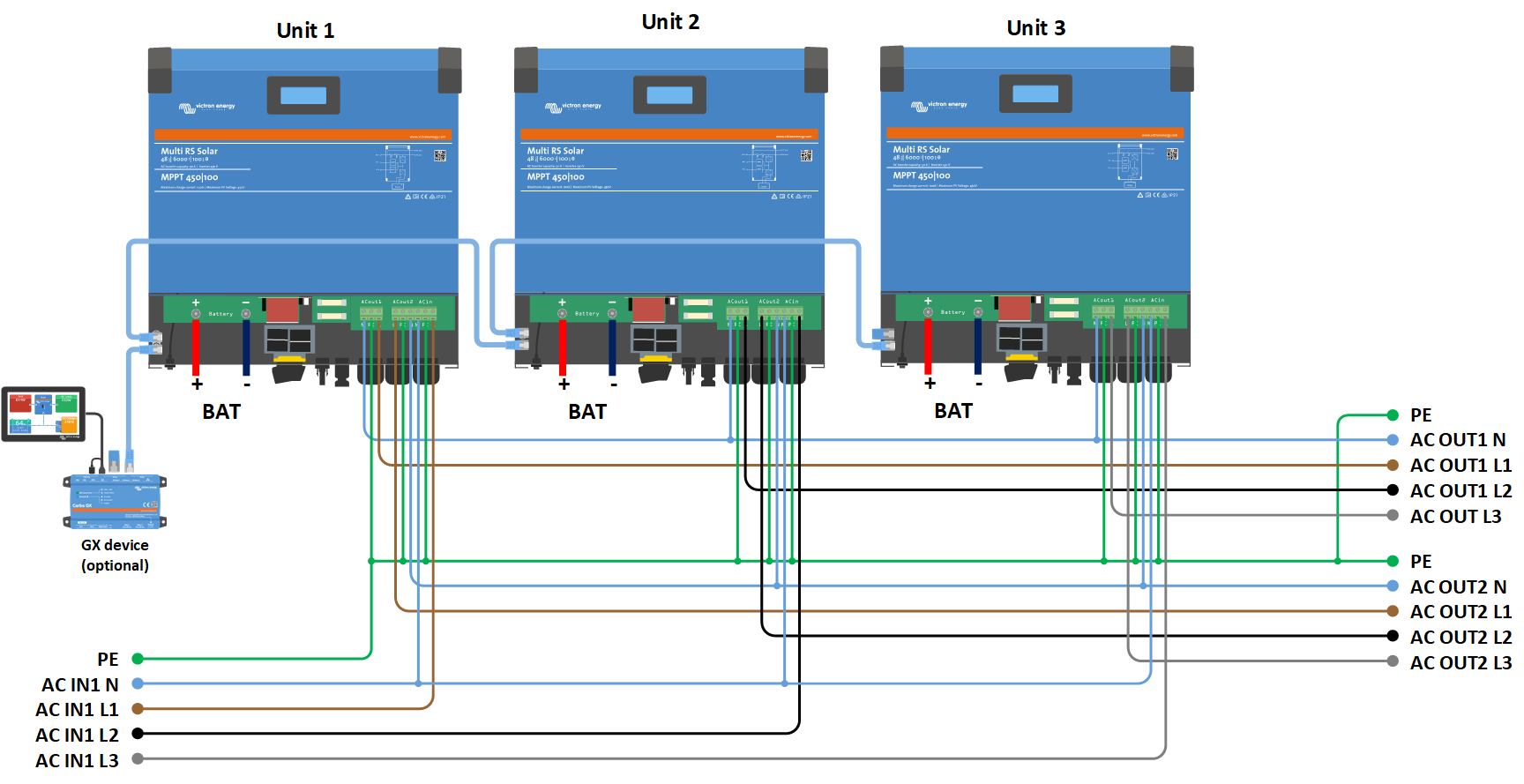

Para configurar um sistema trifásico, o Multi RS Solar deve ser instalado corretamente e executar a versão de firmware v1.13 ou superior.

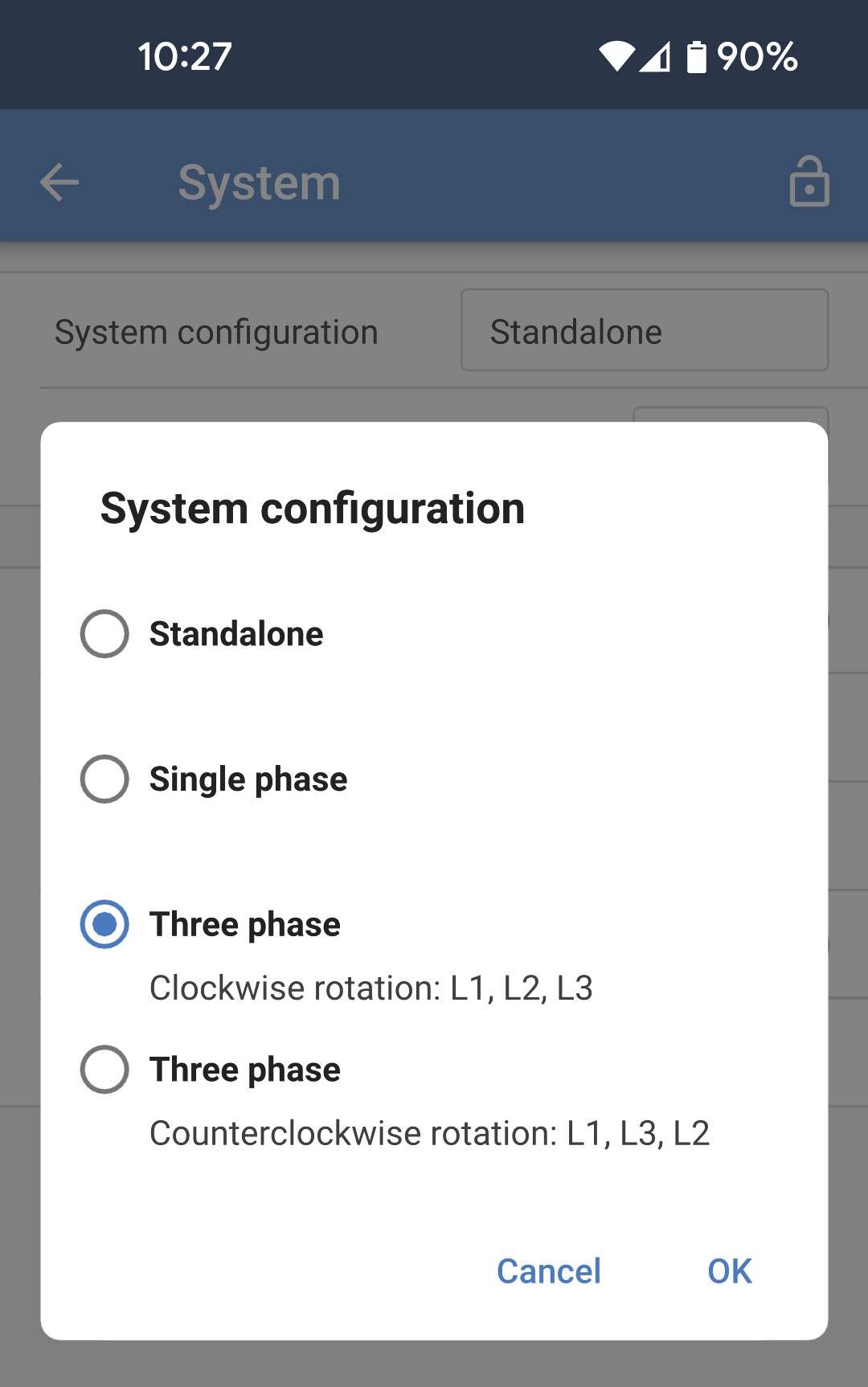

A configuração de um sistema para trifásico ou monofásico é feita na VictronConnect no menu Sistema.

A configuração de fábrica predefinida do sistema é «Autónoma». Toque na caixa para abrir um menu emergente onde pode selecionar «Trifásico». Existem duas opções trifásicas à escolha, para a direita ou a esquerda, dependendo da rotação da fase no local da instalação. Terá de aplicar estas mesmas definições a cada unidade individualmente.

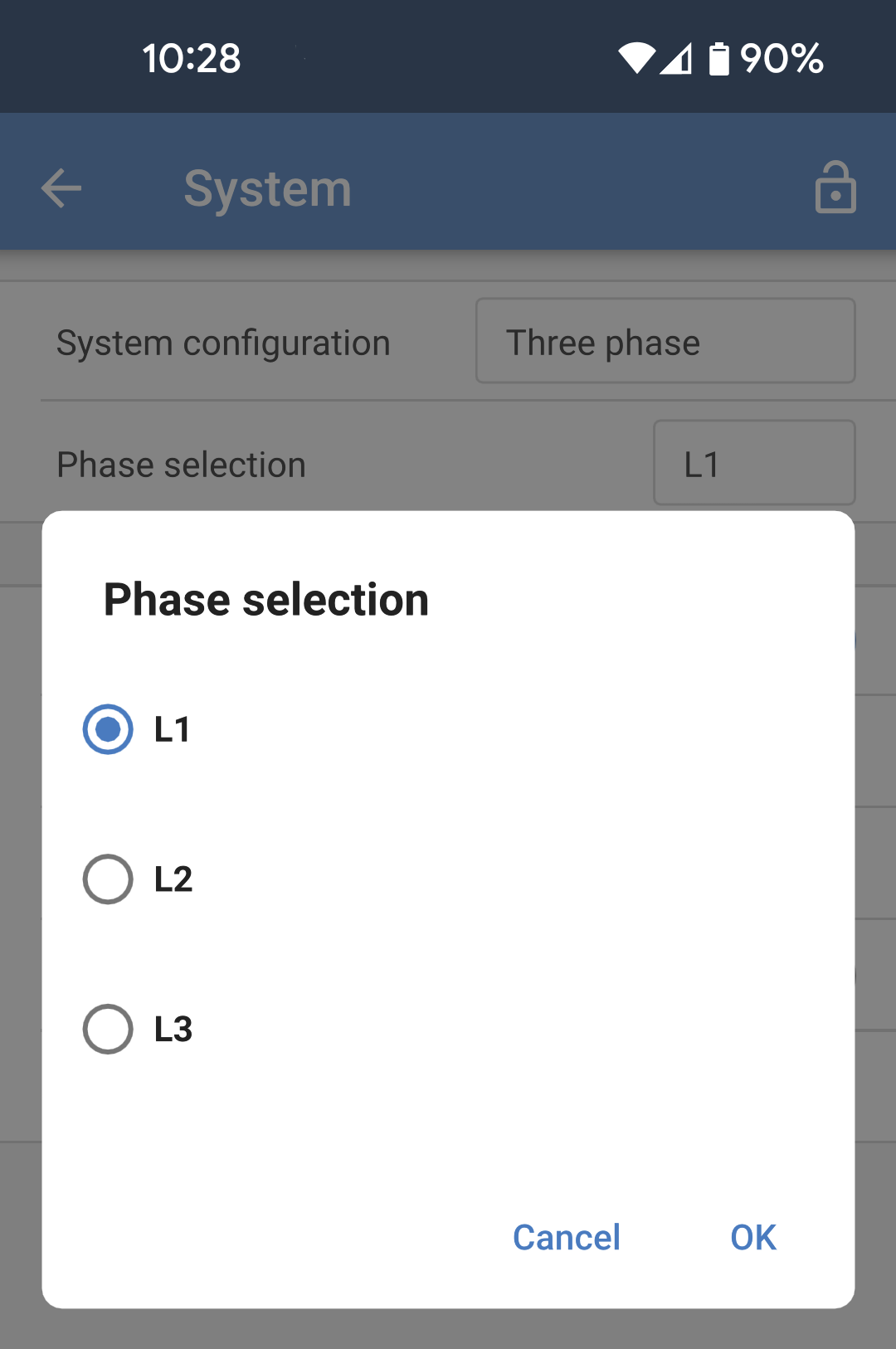

Selecione a fase correta a que cada unidade está ligada. Apenas pode haver uma unidade por fase. Realize isto em cada unidade individual. Também é recomendável etiquetar fisicamente cada unidade e dar também um nome personalizado correspondente nas definições de informação do produto.

Instância do sistema: As unidades com o mesmo número de instância funcionam juntas no lado CA. Alterar a definição de instância do sistema permite que vários grupos de inversores estejam no mesmo bus VE.Can, mas não sincronizados, e segmentados em diferentes saídas CA, sem interferência. Prossiga com as mesmas definições de programação nas restantes unidades. Sincronização das definições do sistema: Esta opção permite sincronizar determinadas definições entre as unidades no sistema. Mais informação aqui. Para evitar o ilhamento da rede CAN: Esta função determina o que o sistema faz numa ligação CAN danificada entre as unidades RS e ativa a definição «Número de inversores no sistema». A predefinição está ativada. Se configurar três RS de forma trifásica, cada unidade individual vai continuar a funcionar apenas se detetar, pelo menos, uma outra unidade. Esta função apenas é relevante em combinação com a função «Continuar com a fase em falta». Número de inversores no sistema: Introduza o número total de unidades RS instaladas no sistema. Deve ser definido como três para um sistema RS trifásico. No caso de a ligação CAN estar danificada entre duas unidades, a rede é dividida em segmentos; esta definição permite determinar o maior e fechar o segmento menor para evitar que continuem sozinhos sem sincronizar. Tenha em conta que definir a opção «Continuar com a fase em falta» como desativada anula este comportamento para assegurar que todas as três fases estão sempre alimentadas, pelo que uma ligação CAN danificada numa configuração trifásica desliga todas as unidades. Número mínimo de inversores para arrancar: Escolha o número mínimo de inversores que devem estar presentes por fase quando o sistema arranca. No caso de a ligação CAN estar danificada entre duas unidades, a rede é dividida em segmentos; esta definição permite determinar o maior e fechar o segmento menor para evitar que continuem sozinhos sem sincronizar. A configuração como três significa que todas as três unidades num sistema Multi RS trifásico têm de estar presentes para iniciar o sistema. Se a opção «Continuar com fase em falta» também estiver ativada, quando o sistema estiver operacional, não se irá desligar se o número de inversores operacionais por fase for inferior a este valor (desde que os inversores restantes consigam alimentar a carga). Continuar com fase em falta: É possível configurar o sistema para que, se uma unidade estiver offline (por exemplo, por estar fisicamente desligada ou por uma atualização do firmware, se não houver uma ligação à rede elétrica para permitir a passagem), as restantes unidades possam continuar a funcionar e proporcionar energia de saída CA às respetivas fases. Por defeito, a «Continuar com a fase em falta» está desativada. Desligar uma unidade com o interruptor físico fará com que a unidade se desligue. Se a unidade for uma das três unidades no sistema trifásico, então as outras também se desligam. Se a configuração «Continuar com a fase em falta» estiver ativada e o número mínimo de unidades for suficiente, a saída para as outras fases continua, mesmo que seja com menos fases que as configuradas. A opção de configuração «Continuar com a fase em falta» NÃO DEVE ser ativada se houver cargas trifásicas específicas ligadas que requeiram o funcionamento de todas as três fases sincronizadas (como um motor elétrico trifásico). Nesta situação, mantenha a configuração predefinida «desativada» para «Continuar com a fase em falta». Cuidado Tentar executar uma carga trifásica com apenas duas fases em funcionamento pode danificar o seu aparelho. Cuidado Se tiver configurado o sistema para continuar a funcionar com uma fase em falta e surgir um problema nas comunicações VE.Can entre as unidades (como o cabo danificado), estas continuam a funcionar, mas não sincronizam as formas de onda de saída. Comutar fases como um grupo: Desativar esta opção permite ao sistema continuar a trabalhar, mesmo se faltarem uma ou duas fases da entrada CA. O sistema continua a produzir uma saída trifásica nos terminais AC-Out. Pode ser utilizado como uma saída trifásica, se for necessário, mas apenas haverá uma fase disponível da rede elétrica ou gerador.

Nota sobre a redundância e a saída contínua durante as atualizações do firmware

Um sistema trifásico pode ser atualizado por firmware sem perder a energia na saída CA.

Certifique-se de que existe uma entrada CA estável disponível ao iniciar a atualização e que a unidade que está a ser atualizada muda para o modo CA passante.

O mecanismo de sincronização CA utilizado no sistema trifásico tem uma versão de «protocolo» integrada.

As unidades podem trabalhar em conjunto, mesmo com versões de firmware diferentes, desde que estejam a executar a mesma versão do protocolo.

Isto permite uma alimentação contínua e ininterrupta mesmo ao atualizar o firmware, pois as unidades são atualizadas individual e sucessivamente, enquanto as restantes continuam a sincronizar e proporcionam uma saída CA estável.

Se a Victron precisar de alterar o número da versão de «protocolo», isto será indicado claramente no registo de alterações do firmware. Leia sempre isto antes da atualização.

Caso existam várias versões de protocolo em execução no mesmo bus VE.Can, todas as unidades indicam o erro n.º 71 até que todas sejam atualizadas com a mesma versão.

Problemas conhecidos
