Smart IP43 Charger

5. Instalação

Nesta secção:

5.1. Montagem

A Smart IP43 Charger gama foi projetada para ser montada permanentemente usando os flanges de montagem integrados ao dissipador de calor.

Antes da montagem, deve considerar os seguintes aspetos para identificar/proporcionar um local adequado e seguro:

  1. Instale o carregador num local com um bom fluxo de ar / ventilação natural; caso o fluxo de ar seja restrito, deve considerar a instalação de uma ventoinha de arrefecimento.

  2. Certifique-se de que existe espaço livre suficiente em volta do carregador; recomenda-se uma distância mínima de 100 mm por cima e por baixo.

  3. Instale o carregador num substrato não inflamável e certifique-se de que não existem objetos sensíveis ao calor nas imediações; é normal que o carregador aqueça durante o funcionamento.

  4. Instale o carregador num local no qual esteja protegido das condições ambientais, como água, humidade elevada e poeira, e também distante de quaisquer líquidos ou gases inflamáveis.

  5. Não instale nem coloque/utilize o carregador na parte superior da bateria, diretamente sobre a bateria ou num compartimento hermético com a bateria; as baterias podem emitir gases explosivos.

  6. Não cubra nem coloque quaisquer outros itens em cima do carregador.

Monte o Smart IP43 Charger verticalmente com os terminais voltados para baixo; fixe-os usando parafusos adequados através dos orifícios/ranhuras de montagem.

Selecione e use parafusos com cabeça combinada (não use parafusos com cabeça plana/sentinela) e um diâmetro externo da rosca do parafuso que corresponda ao diâmetro interno do orifício/ranhura de montagem (~5mm de diâmetro externo máximo para permitir um ajuste livre).

Para facilitar a instalação, recomenda-se «suspender» a unidade com os dois parafusos superiores (deixe as cabeças dos parafusos a ~3 mm da superfície) e, em seguida, instale os dois parafusos inferiores, antes de apertar completamente os quatro parafusos.

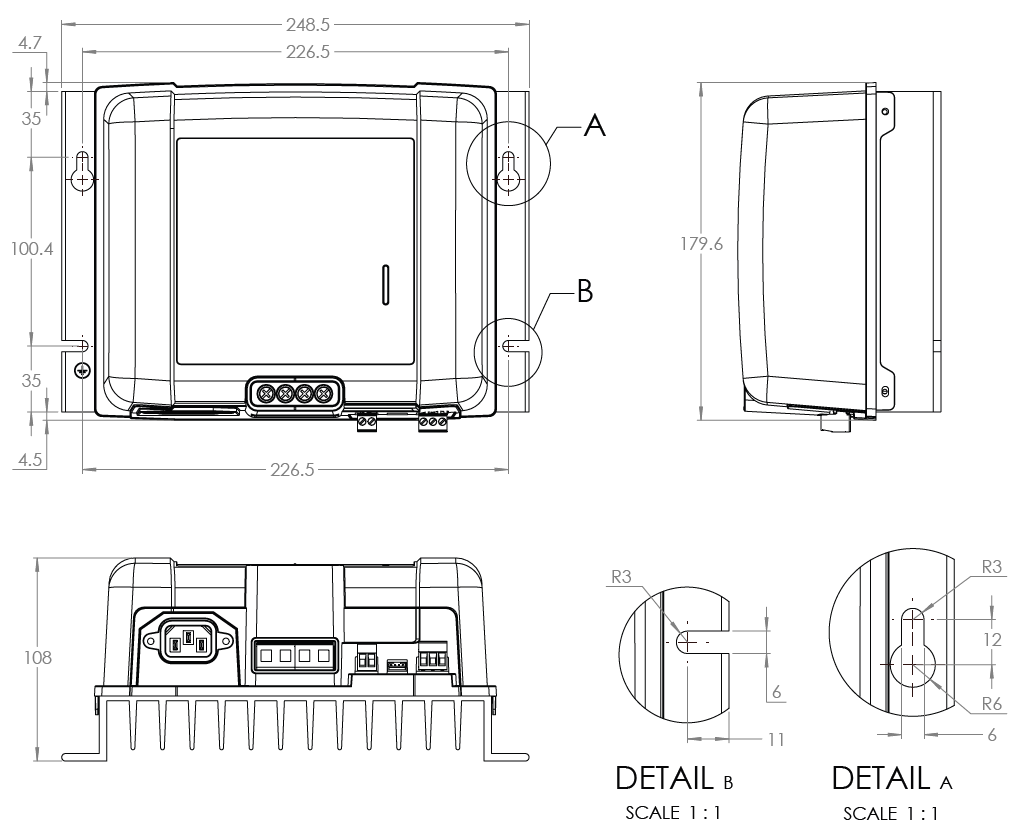

Consulte no desenho abaixo as dimensões de montagem:


5.2. Cablagem

  1. Conecte o cabo de alimentação CC adequado aos terminais da Smart IP43 Charger. BATTERY.

    1. Prepare um cabo de alimentação CC de cobre multifilamentos flexível com uma área transversal suficiente; consulte a secção «Instalação > Cablagem > Cabo de alimentação CC» para obter mais informação.

    2. Ligar o cabo CC positivo (isolamento vermelho) ao terminal positivo (+) e o cabo CC negativo (isolamento negro) à ligação do terminal negativo (-); certifique-se de que a polaridade da ligação do cabo está correta.

    3. Aperte os parafusos do terminal com um binário de 2,4 Nm utilizando uma chave dinamométrica e uma ponta adequada.

  2. Instale um disjuntor ou um fusível em linha com uma classificação adequada na cablagem de alimentação CC entre o Smart IP43 Charger e a(s) bateria(s), localizado o mais próximo possível destas; consulte a secção «Instalação > Cablagem > Proteção de sobreintensidade» para obter mais informação.

  3. Conecte o cabo de energia CC à bateria/baterias ou ao barramento de distribuição do sistema CC - siga as instruções relevantes para o tipo de instalação.

    1. Nas instalações com cabos ou quando carregar uma bateria fora de um veículo / instalação:

      1. Certifique-se de que o sistema CC está desligado (todas as cargas CC e as fontes de carga desligadas/isoladas) antes de desligar a cablagem existente da bateria/barramento de distribuição do sistema CC e de ligar o carregador aos terminais da bateria/barramento de distribuição do sistema CC.

      2. Ligar o cabo CC positivo (isolamento vermelho) ao terminal positivo (+) e o cabo CC negativo (isolamento negro) à ligação do terminal negativo (-); certifique-se de que a polaridade da ligação do cabo está correta.

      3. Aperte todo o equipamento de terminação dos cabos, de acordo com as especificações de binário do fabricante, usando uma chave de binário adequada e uma chave de fenda/soquete.

    2. Para instalações temporárias ao carregar uma bateria instalada num veículo, e o terminal negativo (-) da bateria está aterrado ao chassis do veículo (convencional):

      1. Conecte primeiro o cabo CC positivo/grampo da bateria (isolamento vermelho) diretamente ao terminal positivo (+) da bateria.

      2. Em seguida, conecte o cabo CC negativo/grampo da bateria (isolamento preto) a um ponto de aterramento adequado no chassis do veículo (não diretamente ao terminal negativo da bateria).

      3. Ao desconectar o carregador, desconecte os cabos CC/grampos da bateria na ordem inversa da conexão.

    3. Para instalações temporárias ao carregar uma bateria instalada num veículo, e o terminal positivo (+) da bateria está aterrado ao chassis do veículo (não convencional):

      1. Conecte primeiro o cabo CC negativo/grampo da bateria (isolamento preto) diretamente ao terminal negativo (-) da bateria.

      2. Em seguida, conecte o cabo CC positivo/grampo da bateria (isolamento vermelho) a um ponto de aterramento adequado no chassis do veículo (não diretamente ao terminal positivo da bateria).

      3. Ao desconectar o carregador, desconecte os cabos CC/grampos da bateria na ordem inversa da conexão.

  4. Conecte o cabo de comunicação VE.Direct (entre a porta VE.Direct no carregador e o dispositivo Venus) e/ou o cabo de controlo (ligar/desligar remoto e/ou relé programável) conforme necessário para a instalação.

  5. Ligue o cabo de alimentação CA do Smart IP43 Charger a uma tomada elétrica; após um breve atraso, todos os LED acendem-se brevemente, depois os LED que indicam o modo de carga atual e o estado de carga acendem-se.

Aviso

Exemplos de esquemas de cabos que descrevem a maioria das configurações típicas de instalação também são fornecidos para referência; consulte a secção «Installation > Schematics» (Instalação > Esquemas) para obter mais informações.

5.2.1. Cabo de alimentação CC

A gama Smart IP43 Charger apresenta terminais do parafuso de fixação para a ligação aos cabos de alimentação CC que não estão incluídos e que devem ser fornecidos pelo instalador.

Para garantir um funcionamento ótimo e fiável, é importante selecionar cabos de alimentação CC flexíveis de elevada qualidade que sejam adequados para o modelo de carregador específico e para a instalação geral; a seleção de cabos de alimentação CC deve considerar os seguintes aspetos: A seleção do cabo de alimentação CC deve considerar os seguintes aspetos:

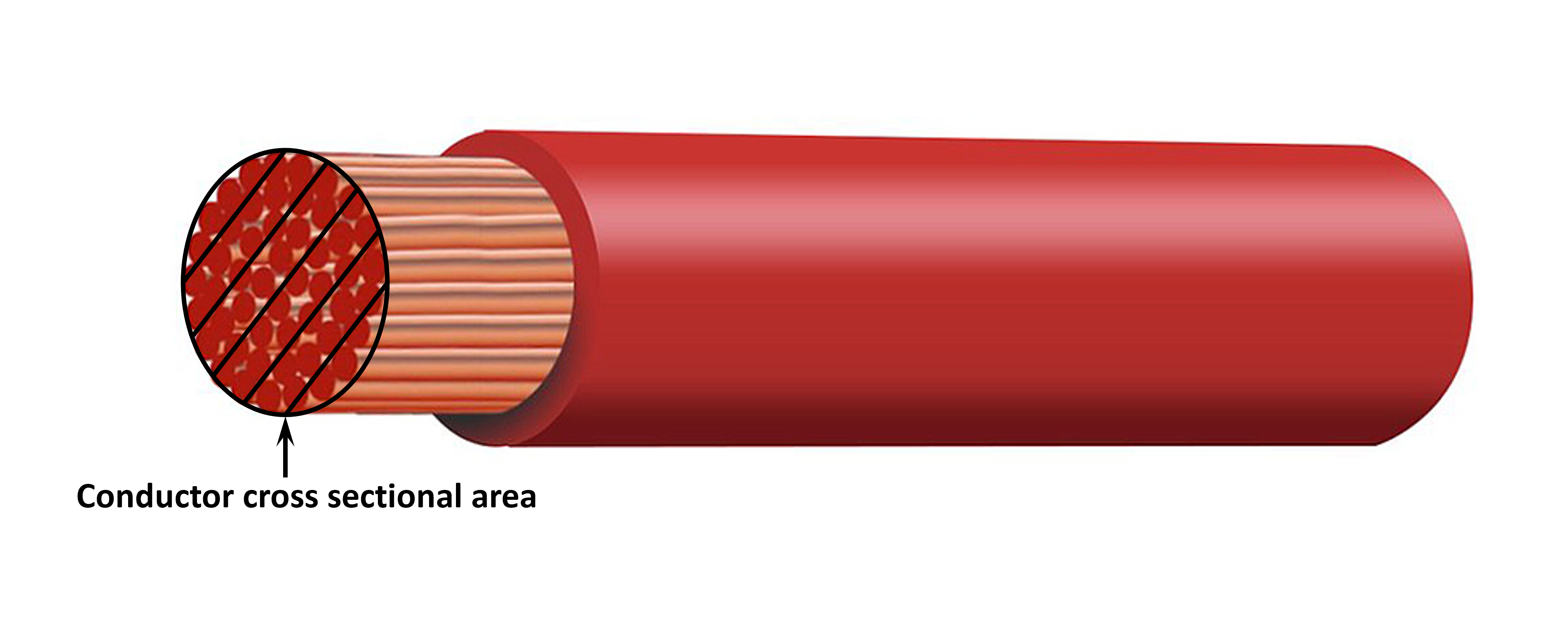

  1. Tamanho / calibre do cabo

    A área da secção transversal do condutor é proporcional à resistência de um cabo por unidade de comprimento, o que afeta a quantidade de calor gerado por unidade de comprimento e a queda de tensão em relação o comprimento total do cabo.

    1. Capacidade de transporte de corrente

      A capacidade de transporte de corrente é a corrente máxima que um tamanho / calibre de cabo consegue transportar num ambiente de instalação particular sem ultrapassar o limite de temperatura do isolamento do cabo; por conseguinte, a capacidade de transporte de corrente depende do tamanho / calibre do cabo, do ambiente de instalação e do limite de temperatura de isolamento.

      Para evitar o sobreaquecimento do cabo de alimentação CC e/ou do equipamento de interligação, a corrente nominal máxima para o tamanho / calibre do cabo selecionado (incluindo qualquer redução nominal aplicável à instalação) deve superar a corrente de funcionamento normal máxima e também a capacidade nominal do fusível ou disjuntor instalado (em caso de falha de sobreintensidade).

    2. Queda de tensão em percentagem

      A percentagem de queda de tensão é a tensão máxima que se perde ao longo do comprimento do cabo, expressa numa percentagem da tensão nominal de funcionamento; consequentemente, a queda de tensão percentual depende do tamanho / calibre do cabo, do comprimento total do cabo e da tensão nominal de funcionamento.

      Para evitar a perda excessiva de energia e problemas operacionais devido a uma queda de tensão acentuada, deve projetar a disposição do sistema para minimizar o comprimento do cabo de alimentação CC e selecionar um tamanho / calibre do cabo que proporcione uma queda de tensão de 3 % ou menos (com a corrente de funcionamento normal máxima).


  2. Condutor

    O material condutor e as especificações afetam a resistência de um cabo por unidade de comprimento (afetando a capacidade de transporte da corrente), a resistência e o calor produzidos nos terminais, e a flexibilidade geral do cabo.

    1. Material condutor e configuração

      Utilize cabos de alimentação CC flexíveis de elevada qualidade que consistem em condutores de cobre finos e isento de oxigénio.

    2. Diâmetro de filamento

      O diâmetro de filamento afeta a área de contacto e, por conseguinte, a resistência nos terminais; um terminal de elevada resistência vai gerar um calor substancial ao funcionar sob carga e pode causar um sobreaquecimento grave.

      Para maximizar a área de contacto nos terminais e evitar o sobreaquecimento nas / próximo das terminações, o diâmetro de cada filamento de cobre individual não deve exceder 0,4 mm (0,016 in) ou uma área de superfície de 0,125 mm² (AWG26).

    3. Classe de flexibilidade

      Para facilitar a instalação com raios de curvatura práticos e evitar falhas no cabo e/ou equipamento de interligação devido a uma força / tensão excessiva nas terminações e/ou uma fadiga cíclica, utilize cabos de alimentação CC flexíveis de elevada qualidade com uma classe de flexibilidade de 5 - Condutores de cobre flexíveis, ou 6 - Condutores de cobre extraflexíveis.


  3. Isolamento

    O material de isolamento e as especificações afetam a capacidade / classificação máxima de temperatura (a capacidade de transporte de corrente) e a capacidade / classificação máxima de isolamento da tensão de um cabo.

    1. Classificação da temperatura

      A classificação da temperatura do isolamento afeta a capacidade de transporte da corrente de um cabo e não deve ser ultrapassada ao considerar a combinação de a) temperatura ambiente máxima, b) o ambiente de instalação (que afeta a dissipação de calor) e c) o aumento de temperatura devido ao calor gerado pelo cabo ao funcionar com a classificação da corrente do fusível ou disjuntor.

      Para evitar o sobreaquecimento do isolamento do cabo, utilize cabos de alimentação CC flexíveis de elevada qualidade com uma temperatura de isolamento de, pelo menos, 90 ºC / 194 ºF (de preferência 105 ºC / 221 ºF), ou conforme necessário para a instalação.

    2. Tensão nominal

      Para garantir um isolamento elétrico resistente e a segurança geral, deve utilizar cabos de alimentação CC flexíveis de elevada qualidade com uma tensão de isolamento que supere a tensão de funcionamento máxima do sistema; uma cablagem de alimentação CC flexível de elevada qualidade tipicamente têm uma tensão de isolamento de 0,6/1 kV.

Consulte a tabela abaixo para obter o tamanho / calibre mínimo do cabo de alimentação CC (área transversal) recomendado para cada modelo de Smart IP43 Charger, e o comprimento específico do cabo de alimentação CC da instalação:

Aviso

Os intervalos de comprimento do cabo de alimentação CC representam um comprimento unidirecional entre o carregador e a bateria, sendo assumido que o comprimento total do circuito (comprimento positivo e negativo do cabo) é o dobro de comprimento unidirecional nos cálculos de queda de tensão.

Certas combinações são «não recomendadas», pois a queda de tensão seria excessiva, mesmo com um tamanho de cabo de alimentação CC compatível maior; além da grande perda de energia, a queda de tensão excessiva pode causar problemas de carregamento.

As recomendações de tamanho / calibre dos cabos de alimentação CC anteriores baseiam-se em cabos com uma classificação de isolamento mínima de 90 ºC (194 ºF) instalados numa área não fechada a 30 ºC (86 ºF) de temperatura ambiente e não atados com outros cabos, e um limite máximo de queda de tensão de 3 %; estas recomendações são genéricas e não abrangem a complexidade de todas as instalações e/ou tipos de cabos. Consulte um instalador certificado para obter orientação em instalações específicas e/ou complexas.

5.2.2. Ligar / desligar remoto

O Smart IP43 Charger está equipado com terminais de ligar/desligar remoto; estes terminais permitem que o carregamento seja ligado ou desligado à distância, dependendo do seu estado.

Existem três opções para ligar Smart IP43 Charger com o(s) terminal(ais) remoto(s):

  1. Interligar / curto-circuitar os terminais L e H (a predefinição de fábrica é uma ligação de curto-circuito entre L e H). Os terminais L e H podem ser interligados / curto-circuitados através de um interruptor, relé ou outro dispositivo externo, como um sistema de gestão da bateria (BMS).

  2. Puxe o terminal H para um nível de alta tensão; quando a tensão no terminal H for superior a 2,9 V (ligado ao positivo da bateria, por exemplo), o carregador liga-se. O terminal H pode ser ligado a um nível de alta tensão através de um interruptor, relé ou outro dispositivo externo, como um sistema de gestão da bateria (BMS).

  3. Puxe o terminal L para um nível de tensão baixo; quando a tensão no terminal L for inferior a 3,5 V (ligado ao negativo da bateria, por exemplo), o carregador desliga-se. Os terminais L podem ser ligados a um nível de baixa tensão através de um interruptor, relé ou outro dispositivo externo, como um sistema de gestão da bateria (BMS).

Para desligar Smart IP43 Charger com o(s) terminal(s) remoto(s), ambos os terminais têm de estar em circuito aberto reciprocamente e devem ser deixados em flutuação (sem ligação a um nível de tensão alta ou baixa).

5.2.3. Relé programável

O Smart IP43 Charger está equipado com um relé programável, que pode ser utilizado para controlo externo com base no modo de relé selecionado (Alarme, Controlo remoto ou Carregamento) e nas condições de funcionamento.

Existem três terminais de relé programáveis:

  1. NO (normalmente aberto)

  2. C (Comum)

  3. NC (normalmente fechado)

Schematic - Relay.png

Se o relé estiver desligado, existe um circuito fechado entre C e NC e um circuito aberto entre C e NO.

Se o relé estiver ligado, existe um circuito aberto entre C e NC e um circuito fechado entre C e NO.

Ligue os terminais do relé a um dispositivo externo, conforme necessário, para obter o sinal/controlo pretendido.

Aviso

Nota: A função de relé programável só funciona quando a alimentação de entrada de CA está disponível e o carregamento ativado. Se o carregamento for desativado por qualquer meio (os terminais de ligar/desligar remoto, através do VictronConnect ou de um dispositivo GX), o relé programável também será desativado.

5.3. Esquemas

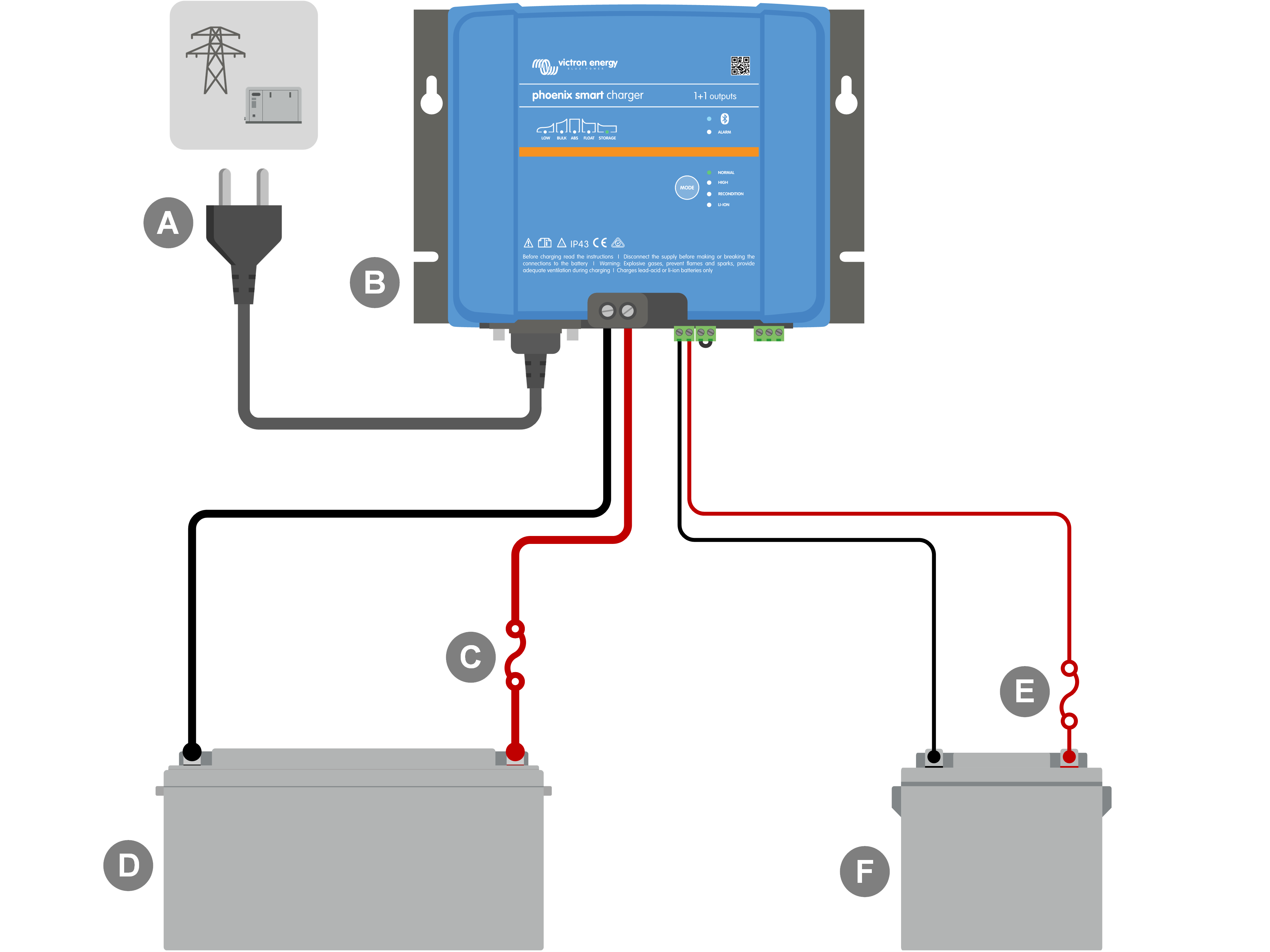

5.3.1. Instalação básica

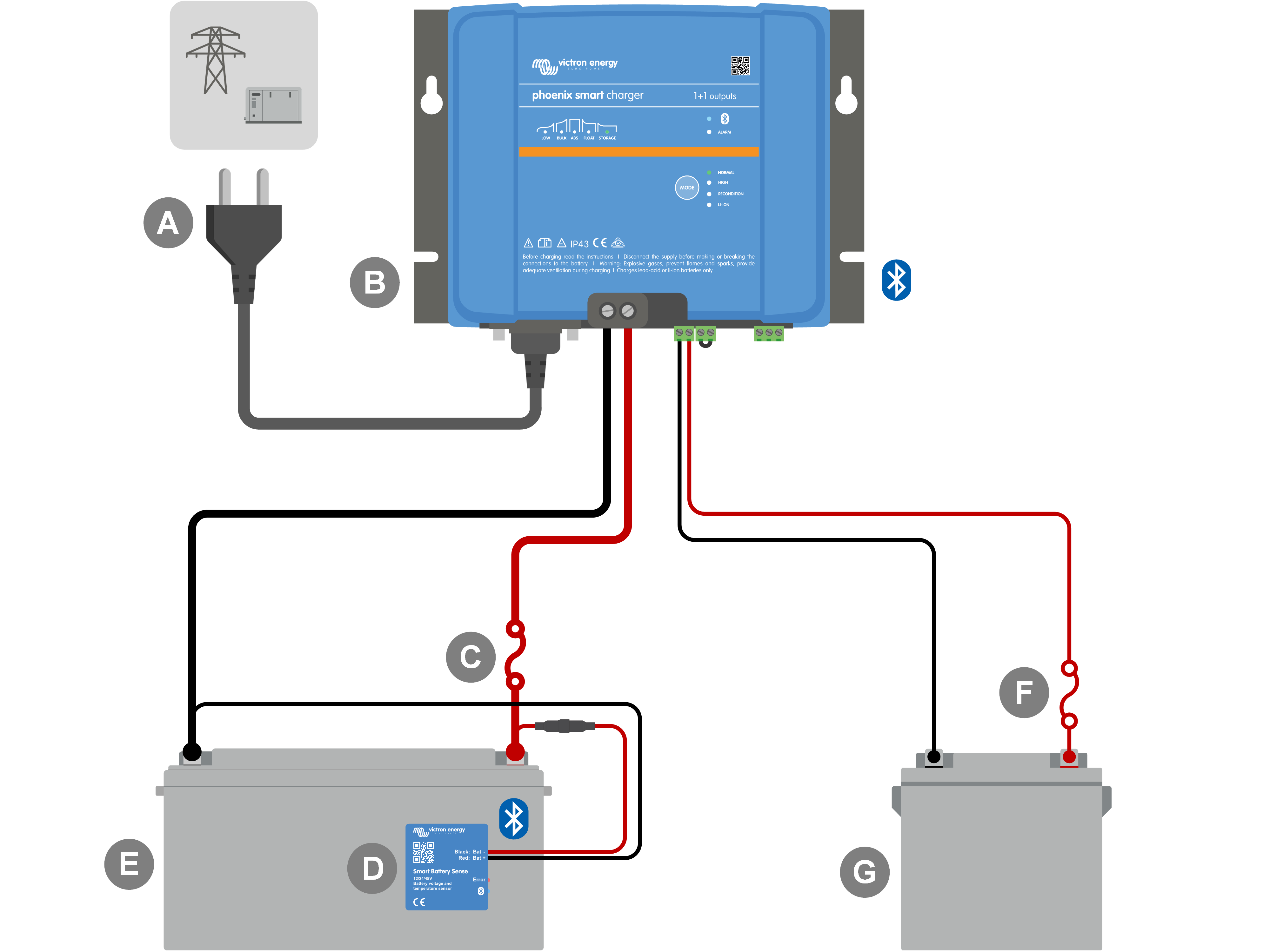

5.3.2. Sistema com Sensor de Bateria Smart

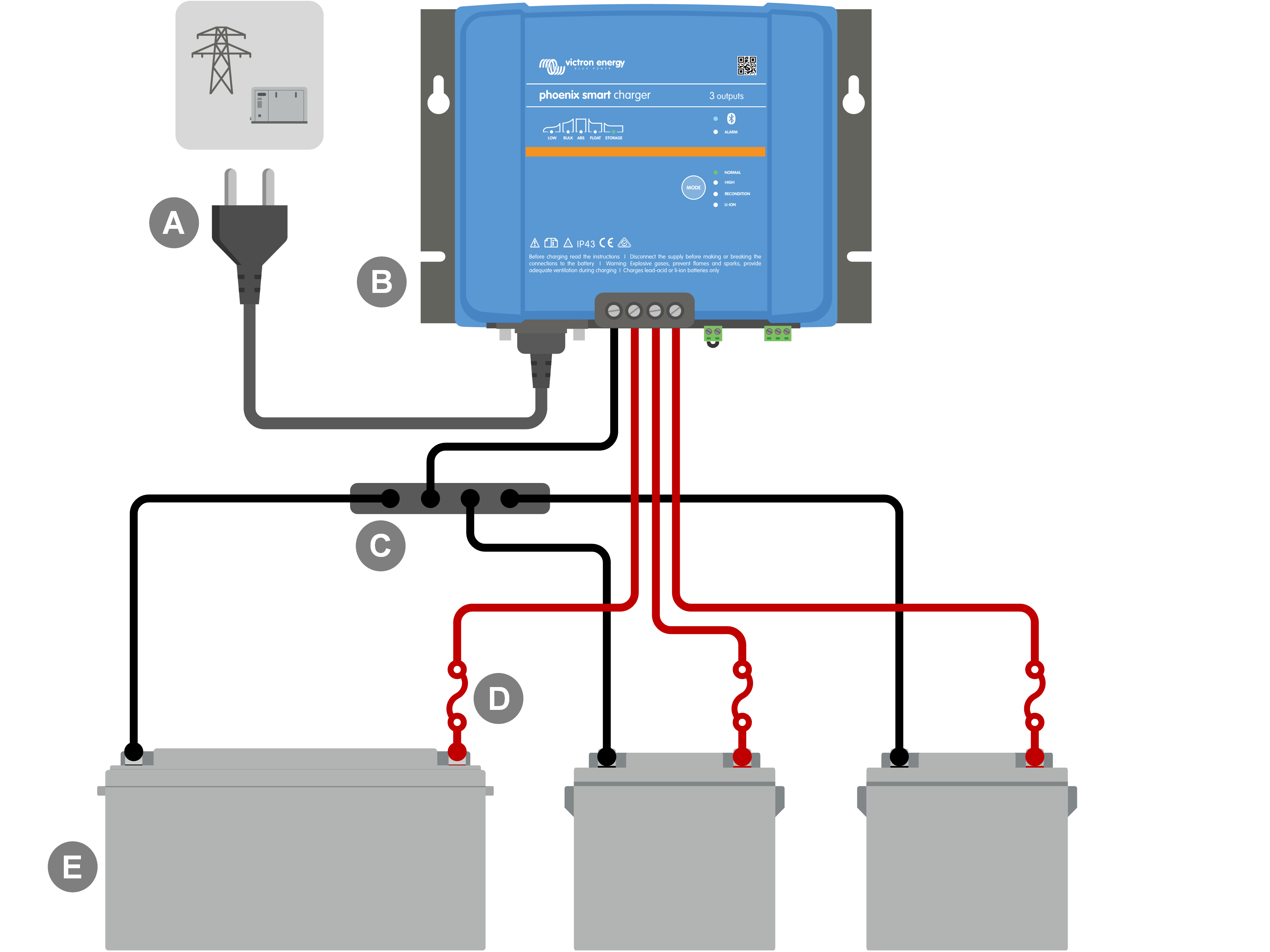

5.3.3. Sistema com vários carregadores
