7. Monitorização
7.1. Indicações LED
7.1.1. Estado operacional
Os LED na unidade Smart IP43 Charger que podem ser referenciados para determinar o estado de carga atual e outras informações operacionais.
Consulte as indicações do LED na tabela abaixo:
7.1.2. Estados de erro
Se ocorrer um erro, o LED ALARM (alarme) vermelho acende-se; pode consultar os LED de estado da carga para determinar o estado de erro específico.
Consulte as indicações do LED na tabela abaixo:
Estado de erro | LOW | BULK (carga inicial) | ABS | FLOAT (carga lenta) | STORAGE (Armazenagem) | ALARM |
|---|---|---|---|---|---|---|
Proteção de tempo inicial | Apagado | Intermitente | Apagado | Apagado | Apagado | Aceso |
Erro interno* | Apagado | Intermitente | Intermitente | Intermitente | Apagado | Aceso |
Sobretensão de carregamento | Apagado | Apagado | Intermitente | Apagado | Intermitente | Aceso |
Corrente excessiva do carregador | Apagado | Intermitente | Apagado | Apagado | Intermitente | Aceso |
Tensão da rede elétrica baixa | Intermitente | Apagado | Apagado | Apagado | Apagado | Aceso |
Ligação BMS perdida | Apagado | Apagado | Apagado | Frequência | Frequência | Aceso |
*O aviso # 31 (medição da tensão de entrada fora do intervalo) utiliza o mesmo código LED intermitente. A diferença é que, neste aviso, o dispositivo continua a funcionar.
7.2. VictronConnect
O funcionamento do Smart IP43 Charger pode ser monitorizado em tempo real e/ou após a conclusão de um ciclo de carregamento através um dispositivo Bluetooth (telemóvel ou tablet) com a aplicação VictronConnect; isto inclui dados em tempo real, como tensão de saída do carregador, corrente de saída, a fase de carga atual, as estatísticas do ciclo de carga, os avisos, os alarmes e os erros.
Quando uma ligação de Bluetooth é estabelecida com o carregador, os dados detalhados estão disponíveis em três ecrãs de resumo diferente disponíveis (STATUS (estado), GRAPH (gráfico) e HISTORY (histórico), visualizando cada diferentes dados de monitorização ou históricos e que compreende os últimos 40 ciclos de carga; o ecrã pretendido pode ser selecionado através do título da janela ou deslizando pelos ecrãs.
Também é possível visualizar e monitorizar dados e notificações diretamente na página local da lista de dispositivos VictronConnect sem ligar ao carregador, através da função de Leitura instantânea.
7.2.1. Ecrã de estado

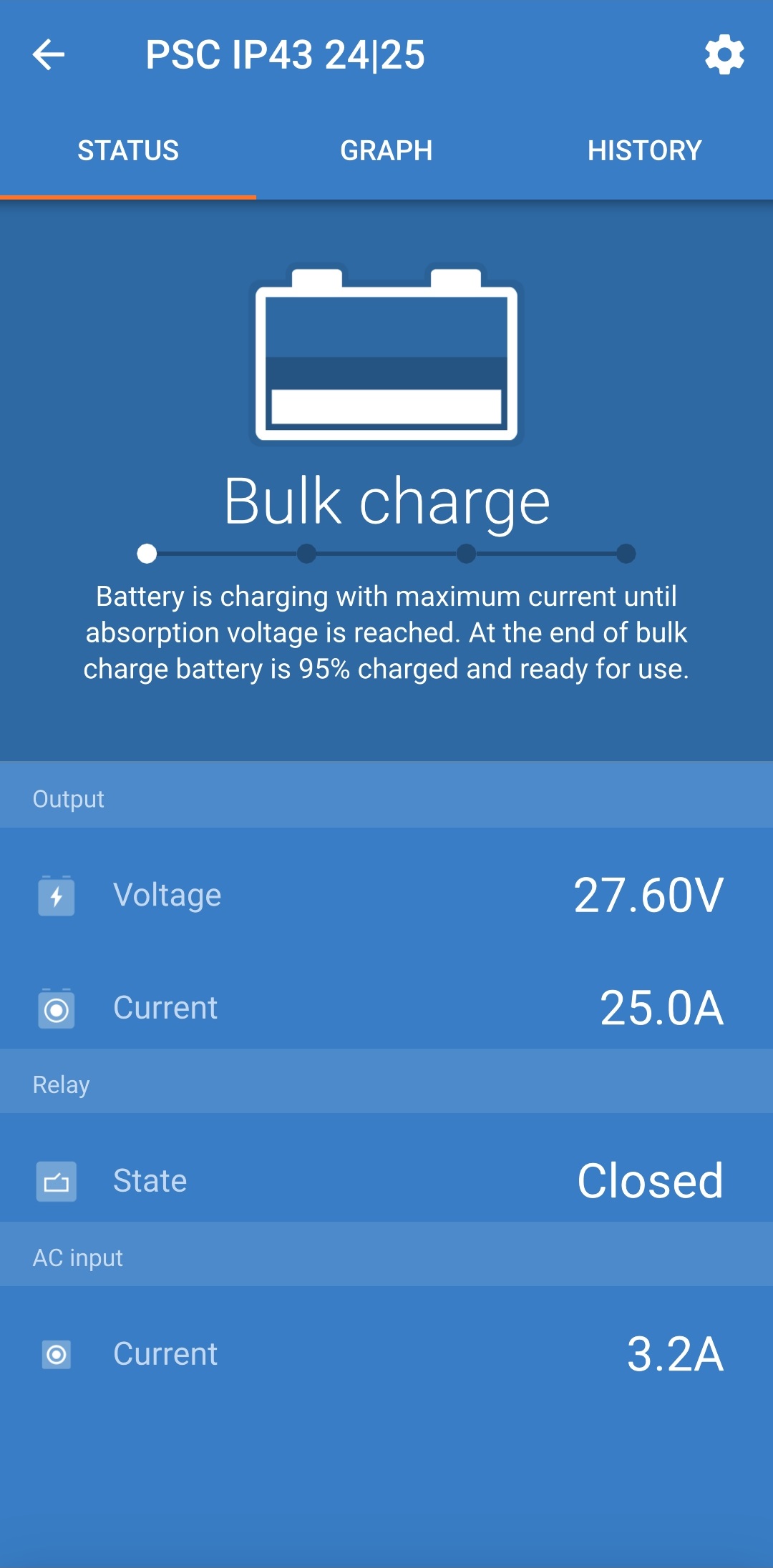

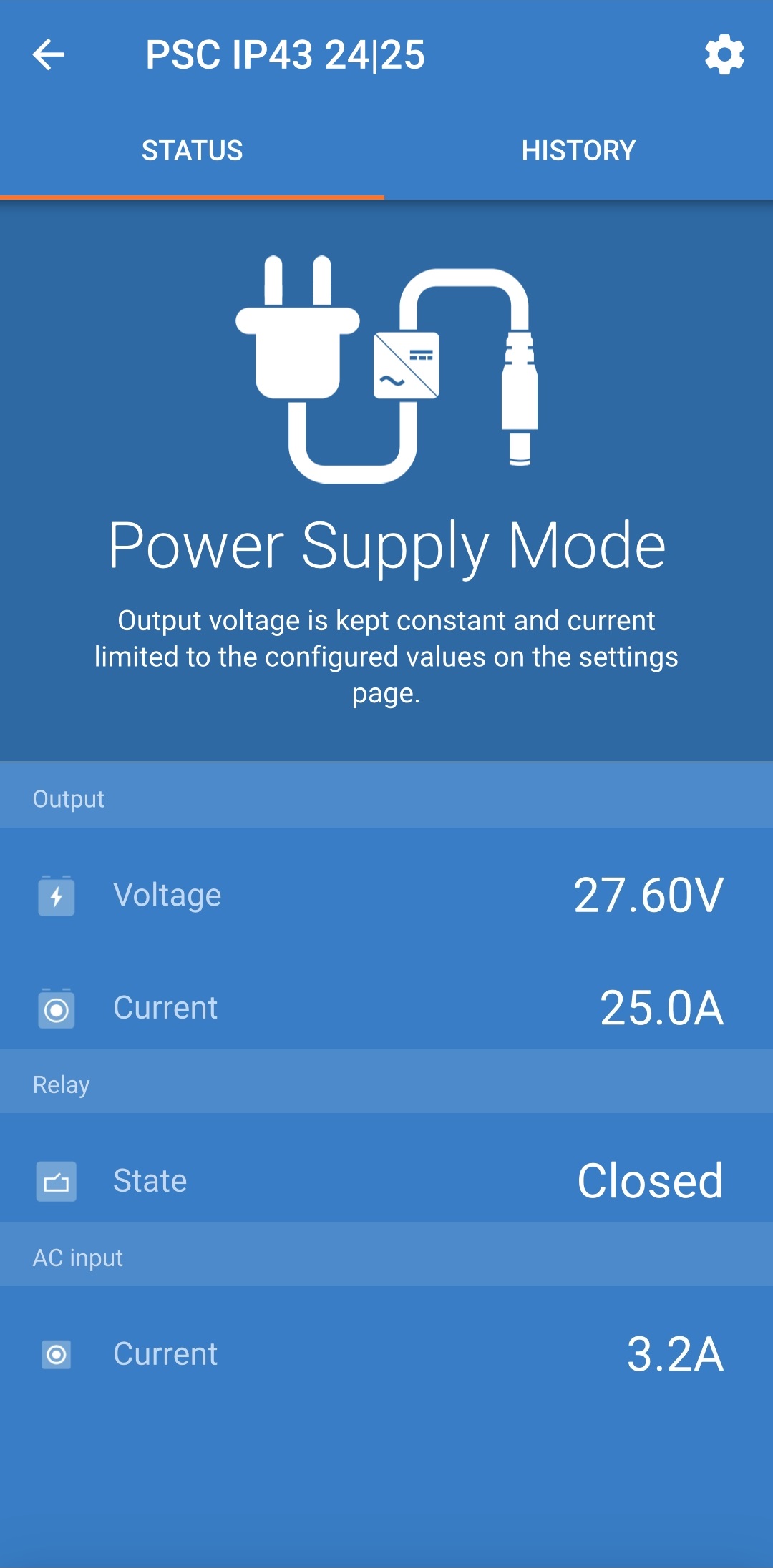

O ecrã STATUS (estado) é o ecrã principal de visão geral; apresenta o modo de função (carregador ou fonte de alimentação), o estado de carga ativa (no modo de carregador), a tensão da bateria e a corrente de carga / saída.
Estes dados são atualizados continuamente e em tempo real à medida que o ciclo progride.
7.2.2. Ecrã de gráfico

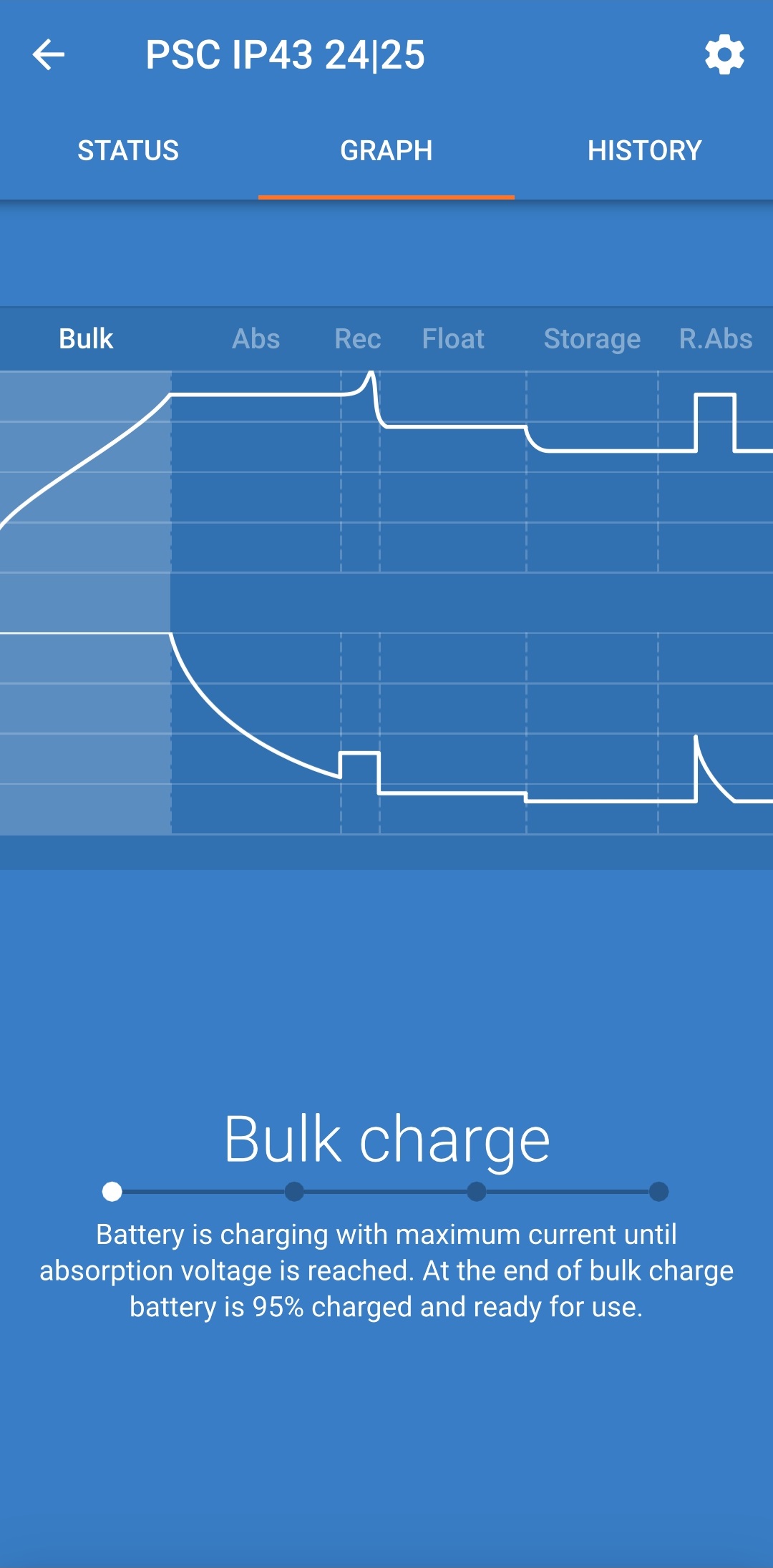

O ecrã GRAPH (gráfico) proporciona uma representação gráfica de compreensão fácil para cada estado de carga em relação à tensão da bateria e à corrente de carga.
A fase de carga ativa é também realçada e indicada, juntamente com uma breve explicação.
7.2.3. Ecrã de histórico

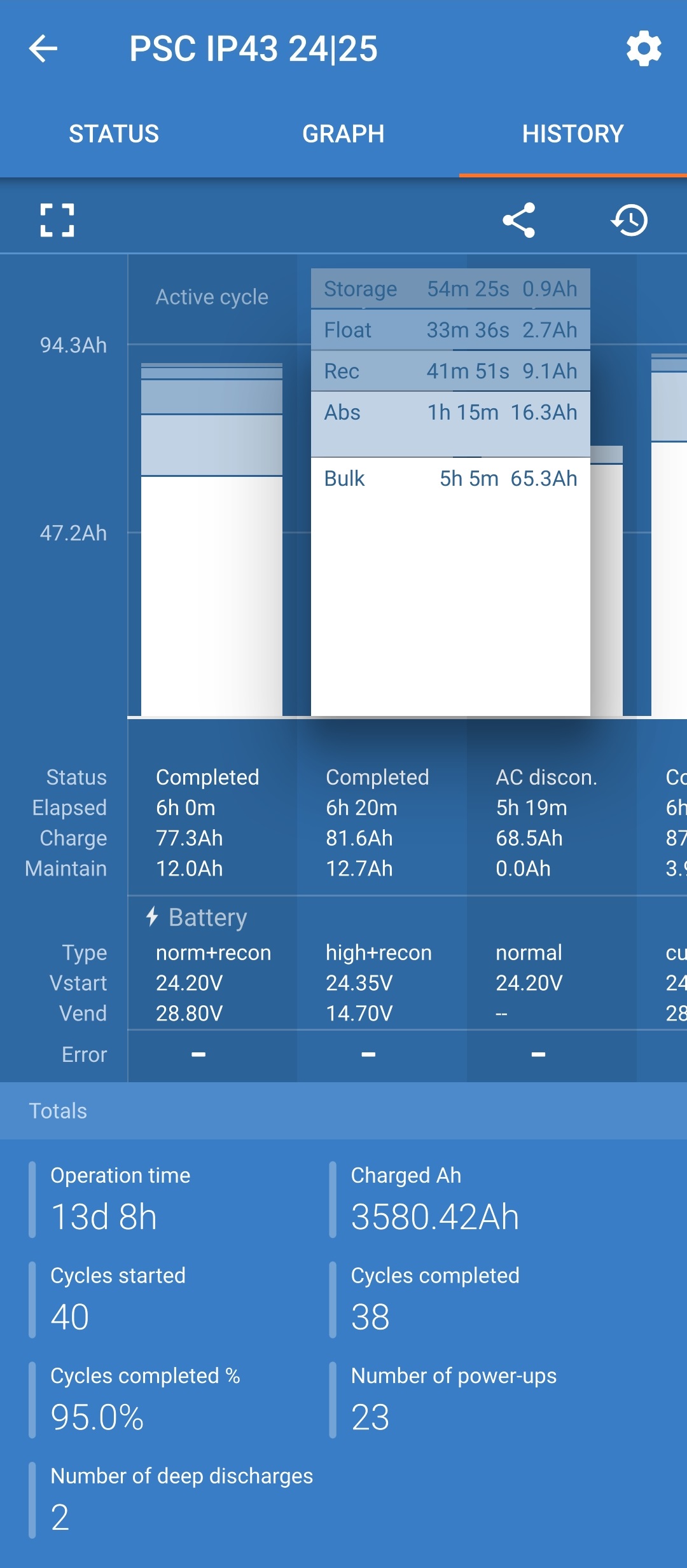

O ecrã HISTORY (histórico) é uma referência muito útil por incluir dados de utilização históricos sobre a vida útil do carregador e estatísticas detalhadas para os últimos 40 ciclos de carga (mesmo se o ciclo de carga tiver sido completado parcialmente).

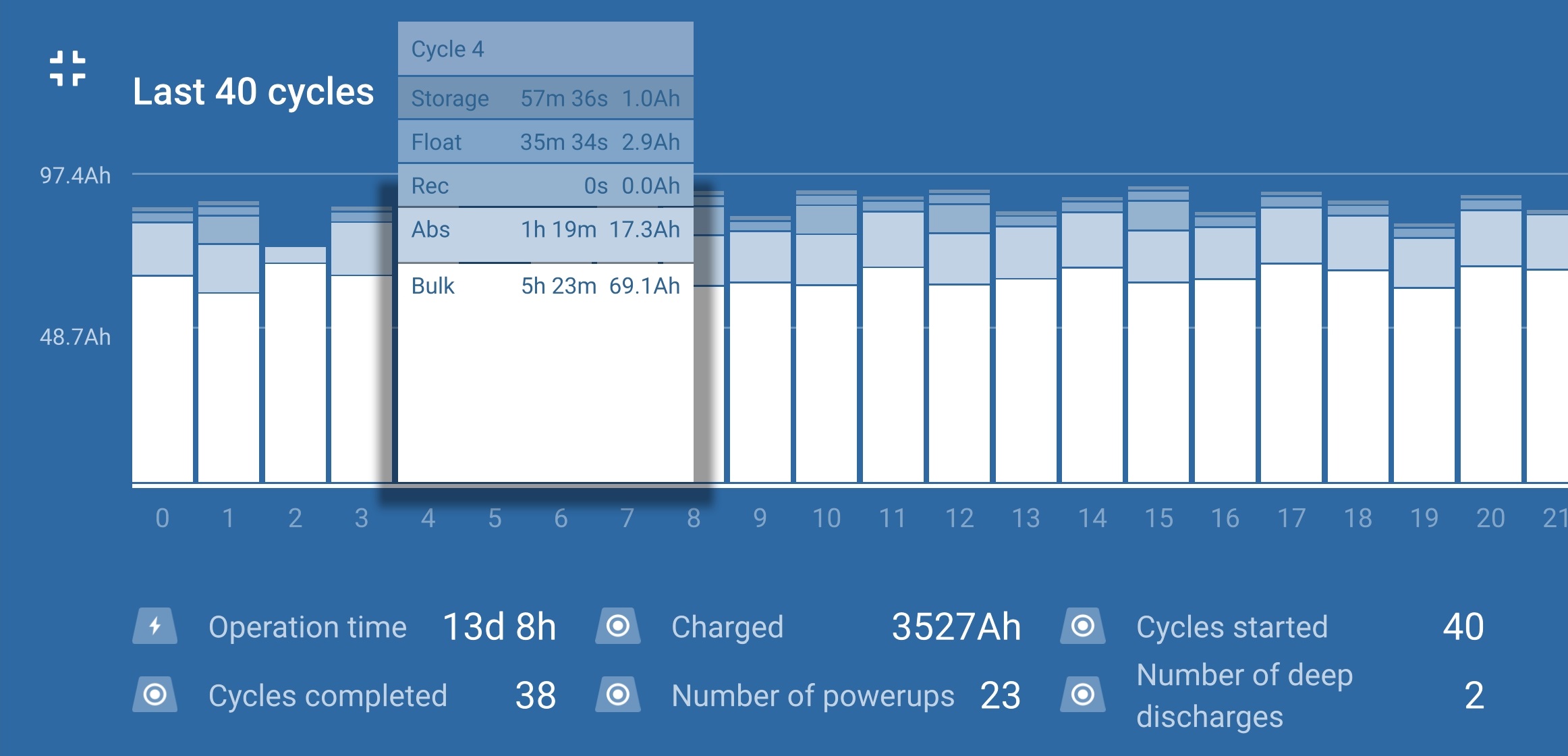

Ao selecionar o ecrã completo de visualização, os dados são apresentados numa vista panorâmica com mais dias visíveis em simultâneo.
Visão geral do ciclo
Gráfico de barras expansível que mostra o tempo gasto em cada fase de carga e a capacidade de carga proporcionada (em Ah) durante cada fase de carga.
Estado
Confirma se o ciclo de carga foi completado corretamente ou se terminou antecipadamente / foi interrompido, incluindo a razão / causa.
Decorrido
O tempo decorrido para as fases de carregamento (inicial e absorção)
Carga
Capacidade total proporcionada durante as fases de recarga (inicial e absorção)
Mantido
Capacidade total proporcionada durante as fases de manutenção da carga (Flutuação, Armazenagem e Renovação)
Tipo
O modo do ciclo de carga utilizado; um modo de configuração «predefinido» ou «definido pelo utilizador» personalizado.
Vstart
Tensão da bateria quando começa o carregamento
Vend
Tensão da bateria quando o carregamento está completo (fim da fase de absorção)
Erro
Visualiza quaisquer erros ocorridos durante o ciclo de carga, incluindo o número e a descrição do erro.
Tempo de funcionamento
O tempo de funcionamento total durante a vida útil do carregador
Ah de carga
A capacidade de carga total (em Ah) proporcionada durante a vida útil do carregador
Ciclos iniciados
Os ciclos de carga total iniciados durante a vida útil do carregador
Ciclos concluídos
Os ciclos de carga total completados durante a vida útil do carregador
% de ciclos concluídos
A percentagem dos ciclos de carga total completados durante a vida útil do carregador
Número de inicializações
As vezes que o carregador foi ligado durante a sua vida útil
Número de descargas profundas
As vezes que o carregador recarregou uma bateria profundamente descarregada durante a vida útil
