2. Guia de instalação rápida
A Smart IP43 Charger gama foi projetada para ser montada permanentemente usando os flanges de montagem integrados ao dissipador de calor.
Identifique/forneça um local adequado e seguro para o carregador num substrato não inflamável com, pelo menos, 10 cm de espaço livre ao redor do carregador e bom fluxo de ar/ventilação natural; não instale nem coloque/utilize o carregador em cima da bateria, diretamente acima da bateria ou num compartimento vedado com a bateria.
Monte o Smart IP43 Charger verticalmente com os terminais voltados para baixo; fixe-os usando parafusos de cabeça combinada adequados através dos orifícios/ranhuras de montagem.

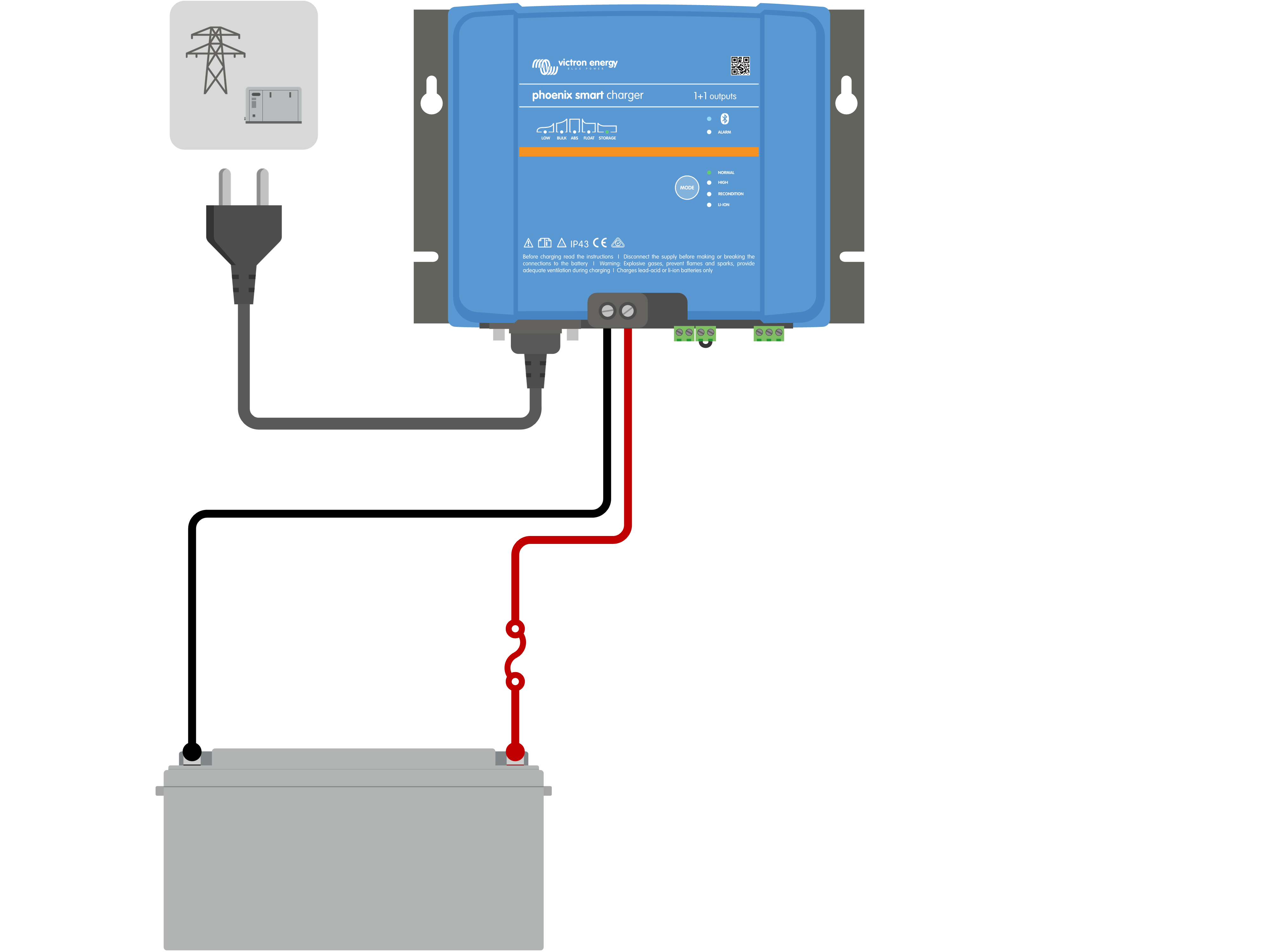

Ligue os cabos de alimentação de CC adequada entre os terminais da Smart IP43 Charger BATTERY (aperte os parafusos dos terminais a 2,4 nm) e a bateria ou o barramento de distribuição do sistema de CC; todos os LED se acenderão brevemente quando a alimentação de CC estiver ligada.
Há instruções específicas de conexão de cabos para carregar uma bateria instalada nm veículo; consulte a secção «Installation > Wiring» (Instalação > Cablagem) para obter mais informações.
Ligue o cabo de alimentação CA do Smart IP43 Charger a uma tomada elétrica; após um breve atraso, todos os LED acendem-se brevemente, depois os LED que indicam o modo de carga atual e o estado de carga acendem-se.
Selecione o modo de carga e o limite da corrente de carga mais adequados para o tipo e a capacidade da bateria.
Configurar com carregador:
Prima (e solte) o botão MODE (modo) no Smart IP43 Charger para percorrer e selecionar o modo de carga integrado mais adequado (Normal, Normal + Renovação, Elevado + Renovação ou Li-ion).
O LED ao lado do modo de carga selecionado atualmente (NORMAL / HIGH / LI-ION) acende-se, bem como o LED RECONDITION, se estiver ativado.
Se a corrente de carga nominal máxima for excessiva, ative o modo de corrente baixa; consulte as instruções a secção «Configuração > Configuração com carregador».
Configurar com VictronConnect:
Utilizando um dispositivo Bluetooth (telemóvel ou tablet), abra a aplicação VictronConnect e localize o Smart IP43 Charger na página Local da lista de Dispositivos e, em seguida, ligue ao dispositivo (o código PIN predefinido está indicado numa etiqueta localizada no side do carregador ou experimente 000000 se não houver etiqueta).
Selecione o ícone Definições (engrenagem no canto superior direito) para aceder à página Definições.
Selecione Definições da bateria para aceder ao menu correspondente.
Expanda o menu pendente Predefinição da bateria e escolha Predefinição integradaou em alternativa Selecionar predefinição para os tipos de baterias mais especializados.
Selecione o modo de carga integrado mais adequado (Normal, Normal + Renovação, Elevada, Elevada + Renovação ou Li-ion) no menu Predefinições integradas e, em seguida, selecione OK.
Se a corrente de carga nominal máxima for excessiva, ative o modo de corrente baixa; consulte as instruções a secção «Configuração > Configuração com VictronConnect».
Todas as definições são guardadas e não se perdem quando o carregador for desconectado da fonte de alimentação principal ou da bateria.
Quando o LED ABS (absorção) está aceso, o carregador passou para a etapa de absorção (a etapa de carga inicial está completa); a bateria estará aproximadamente 80 % carregada (ou> 95 % para baterias Li-Ion) e pode ser recolocada em serviço se necessário.
Quando o LED FLOAT (flutuação) está aceso, o carregador alterou para a etapa de flutuação (a etapa de absorção está completa); a bateria estará totalmente (100 %) carregada e pronta para ser recolocada em serviço.
Quando o LED STORAGE (armazenamento) está aceso, o carregador mudou para o modo de armazenamento (a etapa de flutuação está concluída); para manter a bateria totalmente carregada, esta pode ser deixada em carga contínua por um longo período.
Para interromper o carregamento, desconecte a fonte de alimentação do cabo de alimentação CA.
